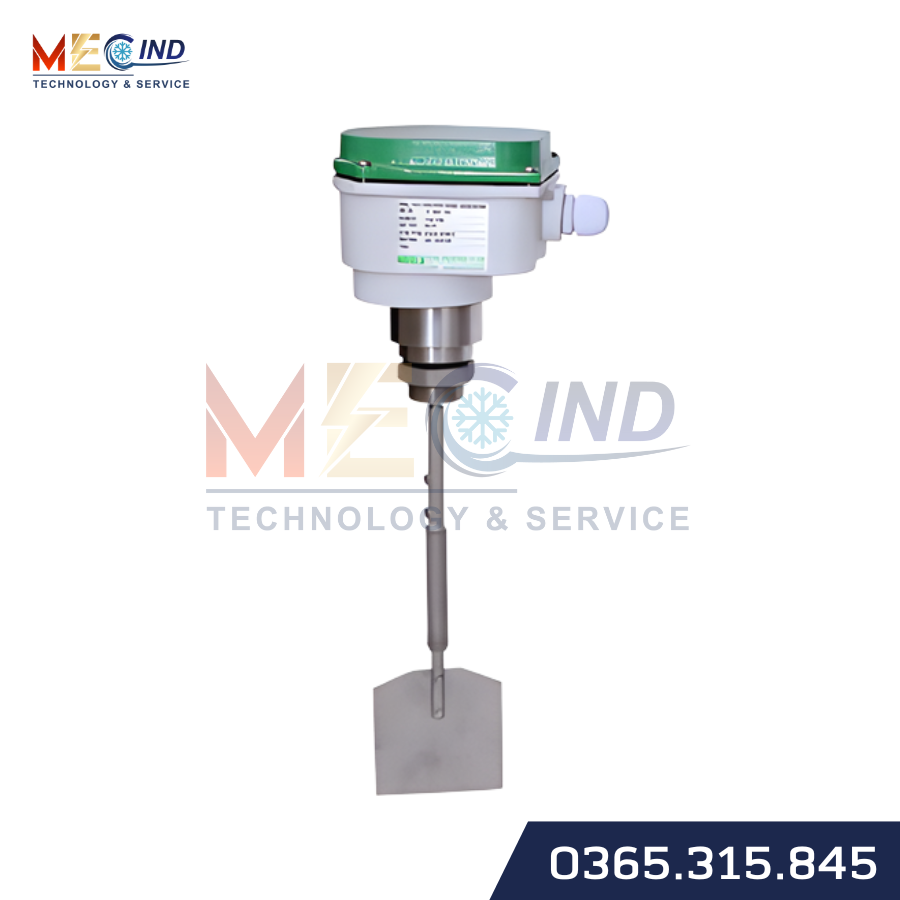

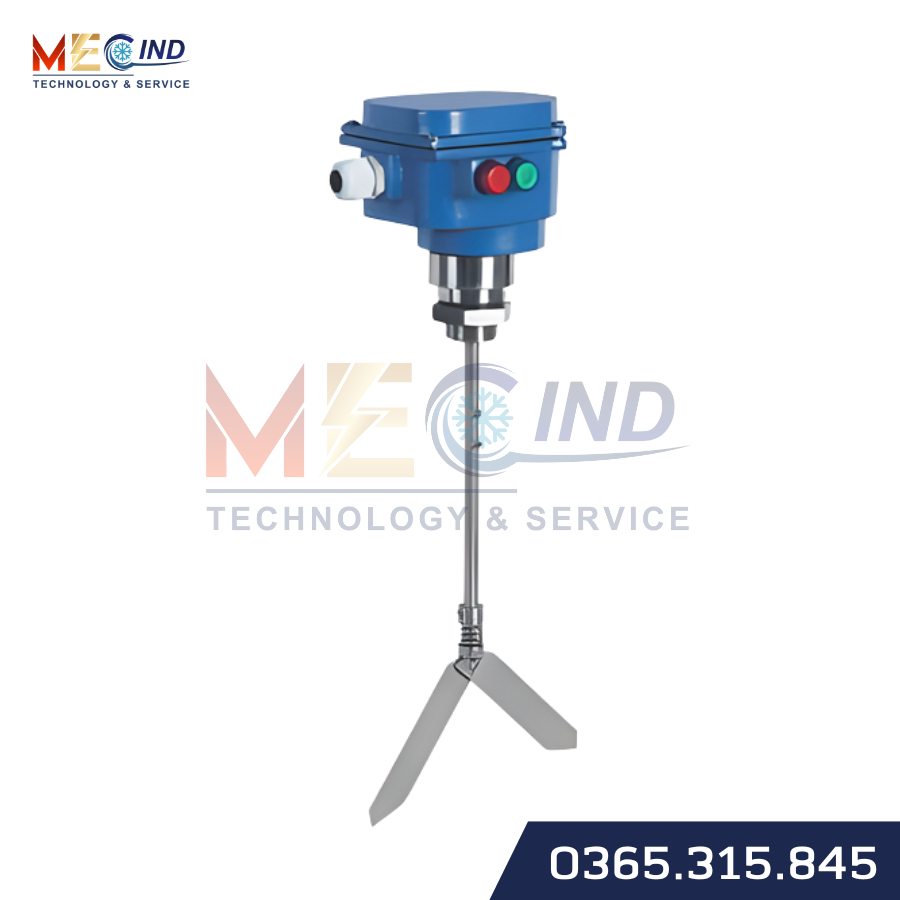

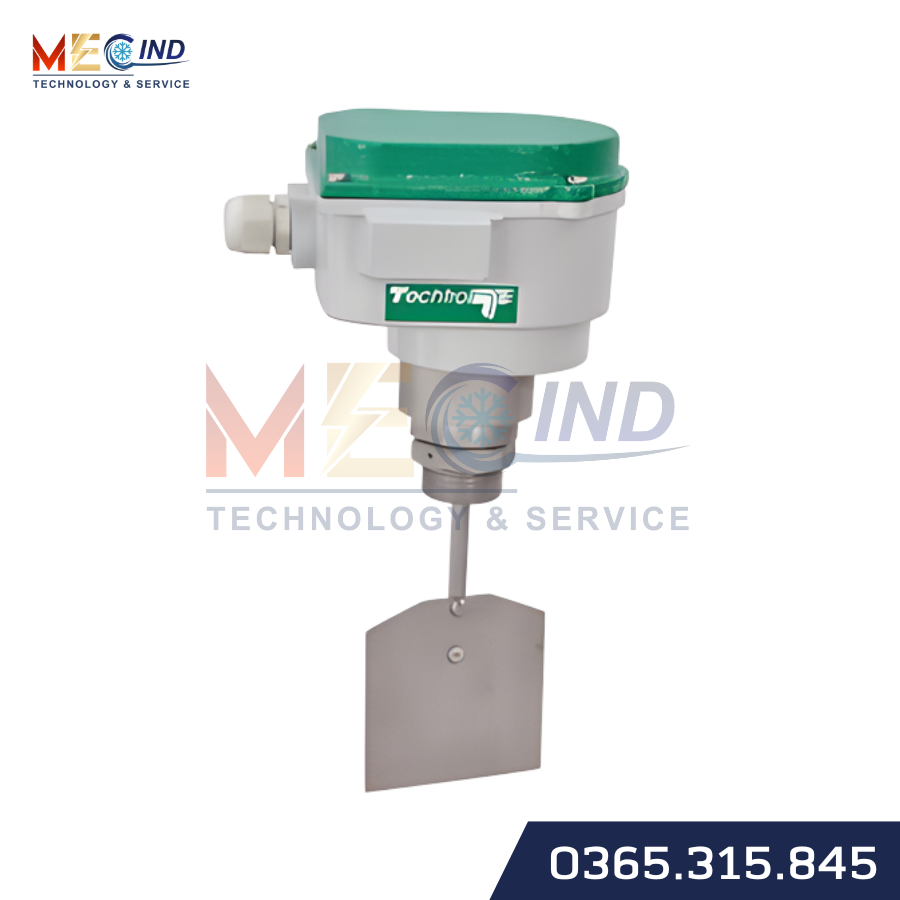

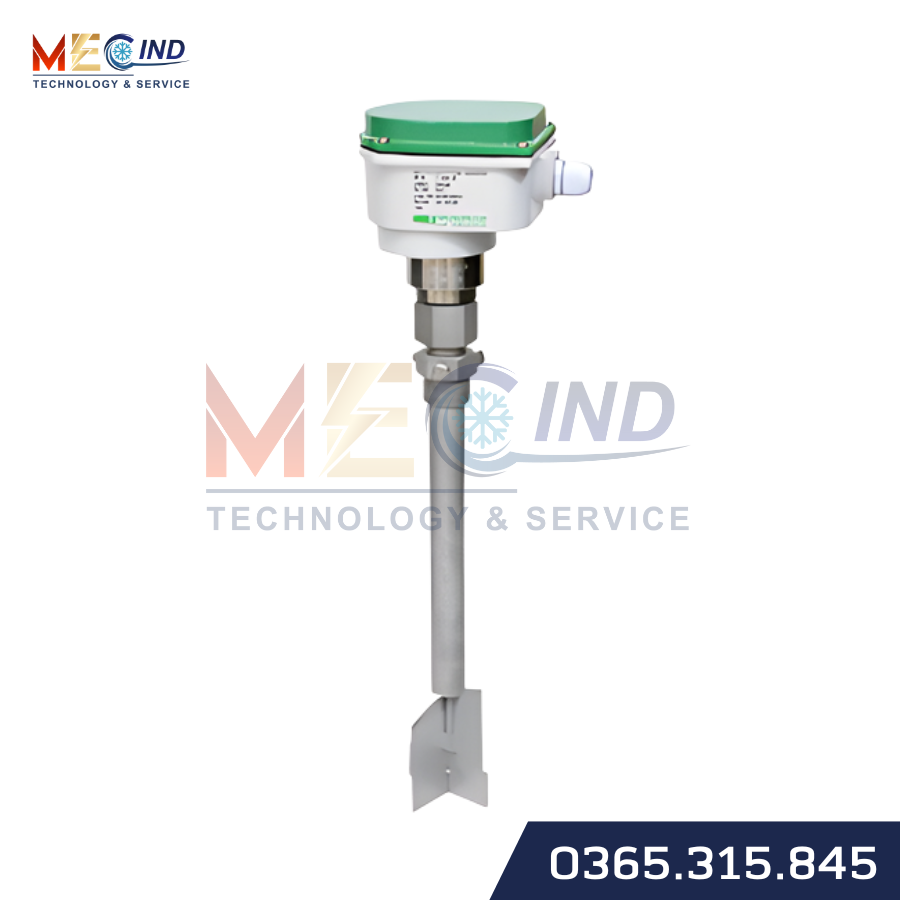

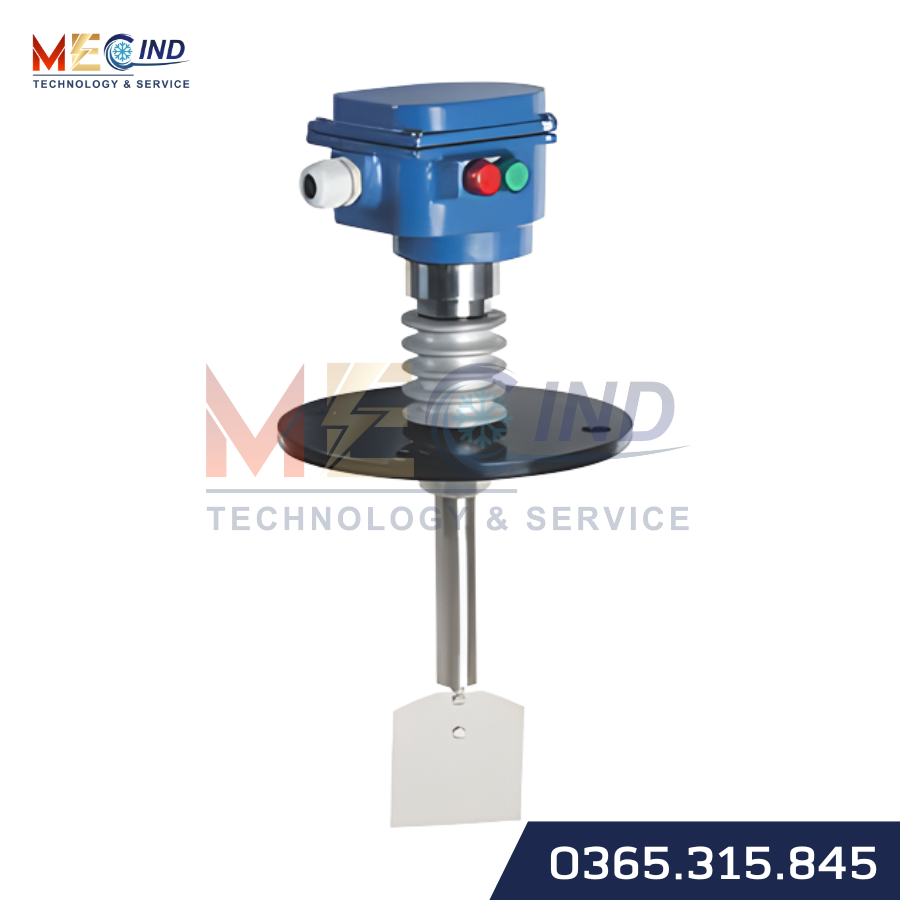

Công tắc đo mức dạng cánh xoay RPLS Pune Techtrol (Rotary Paddle Level Switch for Solids) là thiết bị chuyên dùng để phát hiện mức cao hoặc mức thấp của vật liệu rắn rời (solids) như bột, hạt, viên, tro, xi măng, nhựa granule,… trong bồn chứa, silo hoặc hopper.

Thiết bị hoạt động theo nguyên lý cơ – điện, sử dụng motor quay cánh paddle với tốc độ thấp. Khi vật liệu tiếp xúc và cản trở chuyển động của cánh xoay, công tắc vi (micro switch) sẽ được kích hoạt để phát tín hiệu ON/OFF về hệ thống điều khiển.

Thông số kỹ thuật của công tắc đo mức dạng xoay RPLS

Về mặt kỹ thuật, công tắc báo mức cánh xoay RPLS được thiết kế tối ưu cho các ứng dụng đo mức điểm vật liệu rắn trong môi trường công nghiệp. Thiết bị sở hữu dải thông số linh hoạt, cho phép lắp đặt ở nhiều vị trí khác nhau như đỉnh hoặc thành silo, hopper và bồn chứa, đồng thời đảm bảo độ bền và độ tin cậy trong quá trình vận hành dài hạn.

Thông số	Giá trị
Chiều dài lắp đặt	200 – 1500 mm
Vật liệu tiếp xúc	Thép không gỉ SS304
Nhiệt độ làm việc tối đa	150°C
Áp suất làm việc tối đa	Áp suất khí quyển
Khối lượng riêng vật liệu	500 – 1000 g/cm³
Ngõ ra tín hiệu	5A, 250 VAC, tiếp điểm SPDT / DPDT
Vỏ bảo vệ	Nhôm đúc (Cast Aluminum), IP66
Tùy chọn	Trục lò xo mềm (Flexible Spring Shaft), trục dài (Extended Shaft), bộ làm kín chống bụi (Ash Seal Assembly)

Với cấu hình thông số trên, công tắc đo mức RPLS Pune Techtrol đáp ứng tốt các yêu cầu đo mức solids trong điều kiện làm việc khắc nghiệt như nhiều bụi, rung động và nhiệt độ cao. Sự linh hoạt về chiều dài trục và tùy chọn cấu hình giúp thiết bị dễ dàng tích hợp vào nhiều hệ thống hiện hữu, đồng thời đảm bảo độ ổn định và tuổi thọ vận hành lâu dài.

Nguyên lý hoạt động

Nguyên lý hoạt động của công tắc đo mức dạng cánh xoay RPLS Pune Techtrol khá trực quan nhưng hiệu quả cao:

• Khi không có vật liệu, motor quay cánh paddle liên tục với tốc độ thấp.
• Khi vật liệu rắn chạm vào cánh paddle, chuyển động quay bị cản trở.
• Lực cản này làm motor dừng quay, đồng thời kích hoạt micro switch bên trong.
• Tín hiệu điện được truyền về tủ điều khiển để báo mức cao hoặc mức thấp.
• Khi vật liệu giảm xuống, cánh paddle quay trở lại và công tắc trở về trạng thái ban đầu.

Cơ chế này giúp công tắc báo mức cánh xoay gần như không bị ảnh hưởng bởi bụi, độ ẩm hay tính chất điện của vật liệu.

Tìm hiểu thêm về công tắc cảm biến đo mức dạng rung VFSS

Công dụng của công tắc báo mức cánh xoay

Công tắc đo mức dạng cánh xoay RPLS được sử dụng để phát hiện mức điểm (point level detection) của vật liệu rắn trong các bồn chứa công nghiệp. Thiết bị thường đảm nhiệm vai trò:

• Báo mức đầy (High level) nhằm ngăn ngừa hiện tượng tràn vật liệu trong silo, hopper
• Báo mức cạn (Low level) để bảo vệ hệ thống cấp liệu, vít tải, băng tải hoặc máy trộn
• Cung cấp tín hiệu liên động cho PLC, relay, tủ điều khiển trong hệ thống tự động hóa
• Đảm bảo quá trình cấp – xả vật liệu liên tục, ổn định và an toàn

Nhờ cơ chế đo cơ học, cảm biến báo mức cánh xoay đặc biệt phù hợp với các ứng dụng yêu cầu độ tin cậy cao nhưng không cần đo liên tục.

Ưu điểm của công tắc đo mức dạng xoay RPLS

Từ góc độ kỹ thuật và vận hành thực tế, công tắc đo mức dạng cánh xoay RPLS sở hữu nhiều ưu điểm nổi bật:

• Cấu tạo đơn giản, ít linh kiện điện tử, giảm rủi ro hư hỏng
• Hoạt động ổn định trong môi trường nhiều bụi, rung động và nhiệt độ cao
• Không phụ thuộc vào hằng số điện môi, độ dẫn điện hay độ ẩm của vật liệu
• Chi phí đầu tư và bảo trì thấp, tuổi thọ thiết bị cao
• Dễ lắp đặt, thay thế và tích hợp vào hệ thống hiện hữu

Những ưu điểm này giúp thiết bị trở thành giải pháp đo mức chất rắn mang tính kinh tế và hiệu quả lâu dài.

Tìm hiểu thêm về cảm biến đo mức RFA

Ứng dụng thực tế

Công tắc đo mức dạng cánh xoay RPLS được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp xử lý vật liệu rắn, tiêu biểu như:

• Ngành xi măng – vật liệu xây dựng: xi măng bột, tro bay, clinker
• Ngành nhựa – polymer: hạt nhựa, nhựa granule trong silo và hopper
• Ngành thực phẩm & thức ăn chăn nuôi: bột, hạt, cám
• Ngành hóa chất – phân bón: bột khô, hạt rời
• Hệ thống băng tải, vít tải, máy trộn, silo lưu trữ

Thiết bị đặc biệt phù hợp cho các ứng dụng cần báo mức tin cậy, vận hành bền bỉ và chi phí hợp lý.

Với thiết kế bền bỉ, nguyên lý hoạt động đơn giản nhưng hiệu quả, công tắc đo mức dạng cánh xoay RPLS Pune Techtrol là giải pháp lý tưởng cho bài toán phát hiện mức vật liệu rắn trong công nghiệp. Đây là lựa chọn tối ưu khi doanh nghiệp cần một thiết bị ổn định – dễ sử dụng – chi phí hợp lý cho các ứng dụng đo mức điểm solids.
