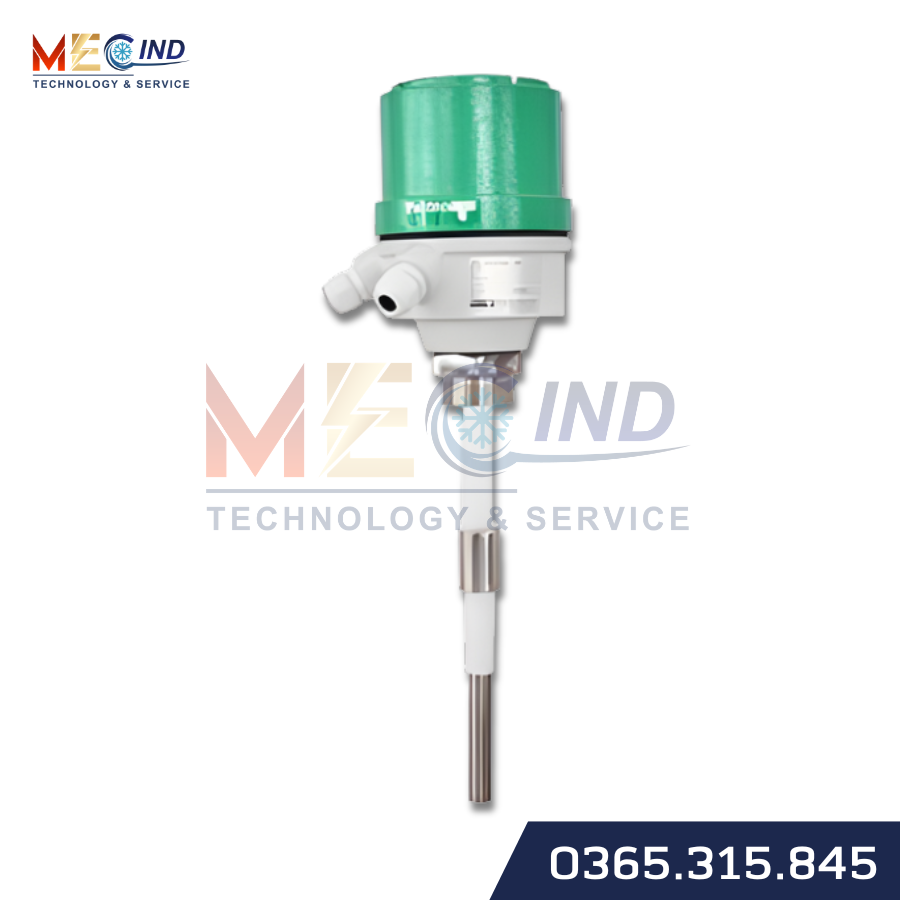

Cảm biến đo mức RFA Pune Techtrol (RF Admittance Point Level Switch) là công tắc báo mức điểm sử dụng nguyên lý dung kháng tần số cao để phát hiện sự hiện diện của vật liệu tại một vị trí xác định. Thiết bị được sử dụng trong các hệ thống silo, bồn chứa, phễu cấp liệu và những ứng dụng công nghiệp cần kiểm soát mức vật liệu.
RFA sử dụng đầu dò cảm biến kết hợp bộ điện tử xử lý tín hiệu. Khi vật liệu tiếp xúc với đầu dò, đặc tính điện của môi trường thay đổi, làm thay đổi giá trị admittance mà thiết bị nhận biết để chuyển trạng thái relay đầu ra.
Một đặc điểm quan trọng của RFA là cấu trúc đầu dò có lớp bảo vệ chống ảnh hưởng của vật liệu bám (Coat Guard). Thiết kế này giúp giảm ảnh hưởng của lớp bám trên đầu dò và thành bồn đến quá trình phát hiện mức. Tùy loại vật liệu, thiết bị có thể sử dụng cấu hình cách điện PTFE hoặc ceramic theo hướng dẫn của nhà sản xuất.
Cảm biến đo mức RFA Pune Techtrol phù hợp để xem xét trong các ứng dụng báo mức đầy, báo mức cạn hoặc phát hiện vật liệu tại vị trí giới hạn. Việc lựa chọn cần căn cứ vào đặc tính môi chất, chiều dài đầu dò, nhiệt độ, áp suất và điều kiện lắp đặt thực tế.

Thông số kỹ thuật cảm biến đo mức RFA
Dưới đây là các thông số tham khảo của công tắc báo mức RF Admittance RFA theo tài liệu hướng dẫn của Pune Techtrol. Cấu hình thực tế cần được xác nhận theo model và yêu cầu ứng dụng.
| Thông số | Giá trị tham khảo |
|---|---|
| Thương hiệu | Pune Techtrol |
| Model | RFA – RF Admittance Point Level Switch |
| Kiểu đo | Báo mức điểm |
| Loại đầu dò | Standard hoặc Heavy tùy cấu hình |
| Chiều dài đầu dò tiêu chuẩn | 350 mm; có thể lựa chọn chiều dài đến 3.000 mm |
| Vật liệu thanh cảm biến | SS304 theo tài liệu hướng dẫn |
| Vật liệu lớp Coat Guard | SS304 |
| Vật liệu cách điện | PTFE hoặc ceramic tùy ứng dụng |
| Nhiệt độ theo cấu hình | PTFE: 150°C; ceramic: 250°C. Nhiệt độ làm việc của toàn bộ thiết bị cần xác nhận theo cấu hình cụ thể |
| Phương thức lắp đặt | Lắp từ trên xuống hoặc lắp ngang bên hông bồn chứa |
| Kết nối công nghệ tiêu chuẩn | Ren 1½ inch BSP(M); tùy chọn mặt bích 1½ inch NB theo BS 10 Table D |
| Vỏ bộ điện tử | Nhôm đúc, sơn phủ, thiết kế chống ảnh hưởng thời tiết theo tài liệu nhà sản xuất |
| Nguồn cấp | 110/230 VAC, 50 Hz, ±15% hoặc 24 VDC |
| Công suất tiêu thụ | 2 VA |
| Ngõ ra | Hai bộ tiếp điểm chuyển đổi không điện áp, định mức 5 A tại 230 VAC với tải thuần trở |
| Thời gian trễ chuyển mạch | Điều chỉnh liên tục từ 2 đến 20 giây |
| Chế độ an toàn | Có thể lựa chọn chế độ fail-safe mức thấp hoặc mức cao |
| Đèn báo trạng thái | Xanh lá: trạng thái bình thường; đỏ: báo động; vàng: nguồn đang bật |
Lưu ý: Bảng thông số được biên soạn từ tài liệu hướng dẫn RFA của Pune Techtrol. Nhiệt độ, vật liệu cách điện, kiểu kết nối, nguồn cấp và các thông số vận hành cần được kiểm tra theo đúng cấu hình đặt hàng. Tài liệu hướng dẫn không xác nhận một áp suất làm việc tối đa chung cho tất cả cấu hình RFA.
Nguyên lý hoạt động của cảm biến đo mức RFA
Cảm biến đo mức RFA hoạt động dựa trên sự thay đổi đặc tính điện của môi trường xung quanh đầu dò. Hệ thống bao gồm đầu dò cảm biến và bộ điện tử chuyển mạch.
- Trạng thái ban đầu: Khi vật liệu chưa đạt đến đầu dò, thiết bị duy trì trạng thái đo tương ứng với điều kiện môi trường hiện tại.
- Vật liệu tiếp xúc với đầu dò: Khi vật liệu tiếp xúc hoặc bao phủ vùng cảm biến, đặc tính điện môi của môi trường thay đổi.
- Xử lý tín hiệu RF: Bộ điện tử nhận biết sự thay đổi admittance và so sánh với điểm chuyển mạch đã cài đặt.
- Chuyển trạng thái đầu ra: Relay thay đổi trạng thái để phát tín hiệu báo mức hoặc cung cấp tín hiệu liên động cho hệ thống điều khiển.
Đầu dò RFA có các vùng chức năng gồm phần đo, vùng Coat Guard và phần nối đất. Theo tài liệu nhà sản xuất, Coat Guard giúp hạn chế ảnh hưởng của lớp vật liệu bám truyền tín hiệu RF từ phần đo đến phần nối đất, qua đó cải thiện độ ổn định trong các ứng dụng dễ phát sinh bám dính.
Cách cài đặt điểm chuyển mạch và lựa chọn chế độ fail-safe cần thực hiện theo hướng dẫn kỹ thuật của Pune Techtrol. Việc lắp đặt, đấu nối và hiệu chỉnh nên do nhân sự có chuyên môn thực hiện.
Đặc điểm nổi bật của công tắc báo mức RFA Pune Techtrol
- Không sử dụng cơ cấu chuyển động: Thiết bị sử dụng đầu dò cảm biến và bộ điện tử để phát hiện mức, không cần cơ cấu cánh xoay hoặc bộ phận rung cơ học.
- Giảm ảnh hưởng của vật liệu bám: Cấu trúc Coat Guard được thiết kế để hạn chế tác động của lớp bám lên đầu dò và thành bồn.
- Đầu dò có nhiều tùy chọn: Chiều dài đầu dò có thể lựa chọn theo kích thước bồn chứa và vị trí cần phát hiện mức.
- Hỗ trợ lắp đặt linh hoạt: Có thể lắp từ phía trên hoặc bên hông bồn tùy thiết kế đầu dò và yêu cầu ứng dụng.
- Điều chỉnh chế độ báo mức: Có thể lựa chọn chế độ an toàn mức cao hoặc mức thấp theo hướng dẫn của nhà sản xuất.
- Có tín hiệu relay: Tín hiệu đầu ra có thể được sử dụng cho cảnh báo và liên động điều khiển trong cấu hình phù hợp.
Ứng dụng của cảm biến đo mức RFA
Theo tài liệu hướng dẫn Pune Techtrol, RFA được sử dụng trong nhiều ứng dụng liên quan đến vật liệu dạng bột, hạt, vật liệu rời và một số môi chất lỏng hoặc dạng sệt khi cấu hình đầu dò phù hợp.
- Xi măng và vật liệu xây dựng: Phát hiện mức xi măng, cát, vôi và một số vật liệu bột trong silo hoặc phễu chứa.
- Ngành thực phẩm: Xem xét sử dụng với đường, muối, bột mì, cà phê, bột sữa và các vật liệu phù hợp với thiết kế đầu dò.
- Ngành nhựa và hóa chất: Giám sát mức hạt nhựa, bột nhựa, phân bón và các vật liệu công nghiệp tương thích.
- Ngành năng lượng và khai khoáng: Phát hiện mức than, bột carbon, tro hoặc các vật liệu dạng rời khác theo điều kiện ứng dụng.
- Hệ thống xử lý chất thải: Xem xét cho một số ứng dụng bùn, nước thải hoặc vật liệu dạng sệt khi được lựa chọn đúng cấu hình đầu dò.
- Bồn và phễu chứa: Cung cấp tín hiệu báo mức cao, mức thấp hoặc tín hiệu chuyển mạch tại vị trí giới hạn.
Danh sách trên là các ứng dụng được nhà sản xuất nêu trong tài liệu hướng dẫn, không có nghĩa mọi cấu hình đều phù hợp với tất cả vật liệu. Cần xác nhận tính chất môi chất, cách điện của đầu dò, nhiệt độ, áp suất và phương án lắp đặt trước khi lựa chọn.

Cách lựa chọn cảm biến đo mức RFA phù hợp
Để xác định cấu hình RFA phù hợp, doanh nghiệp nên cung cấp những thông tin sau:
- Loại vật liệu: Xác định vật liệu là bột, hạt, vật liệu rời, chất lỏng hay hỗn hợp dạng sệt; mô tả thêm độ ẩm và xu hướng bám dính nếu có.
- Vị trí cần phát hiện mức: Làm rõ nhu cầu báo mức cao, mức thấp hoặc giám sát một vị trí cụ thể trong silo, bồn hay phễu.
- Chiều dài đầu dò: Xác định độ sâu cần đo, kích thước bồn chứa và khoảng không gian cần thiết cho việc lắp đặt hoặc tháo đầu dò.
- Điều kiện vận hành: Cung cấp nhiệt độ, áp suất và những điều kiện môi trường có thể ảnh hưởng đến vật liệu cách điện.
- Kiểu kết nối: Kiểm tra yêu cầu kết nối ren hoặc mặt bích, kích thước lắp đặt và khả năng tương thích với bồn chứa.
- Nguồn cấp và tín hiệu: Xác định nguồn điện hiện có và yêu cầu đấu nối với relay, PLC hoặc hệ thống điều khiển.
Thông tin càng cụ thể sẽ càng thuận lợi cho việc kiểm tra model, chiều dài đầu dò và cấu hình phù hợp. Nếu chưa xác định được thiết bị, khách hàng có thể cung cấp bản vẽ bồn chứa, hình ảnh vị trí lắp đặt và mô tả đặc tính vật liệu để được hỗ trợ tra cứu.

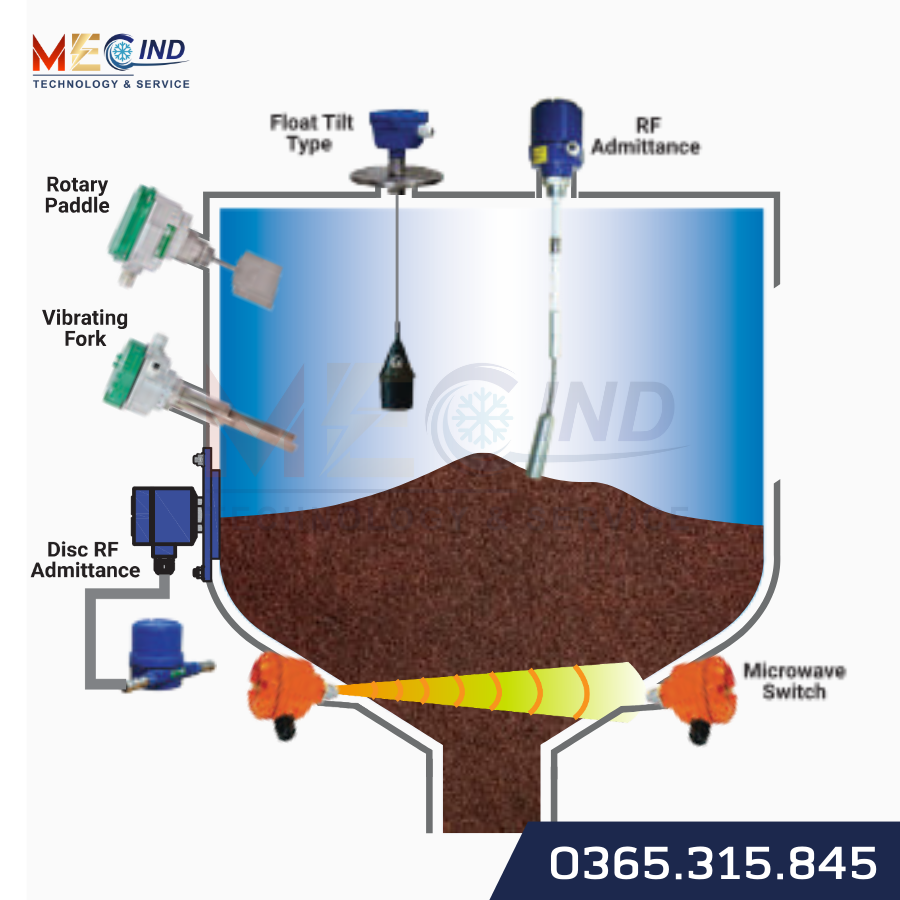

So sánh RFA với DRFA và RPLS
RFA, DRFA và RPLS đều có thể được sử dụng trong các ứng dụng báo mức điểm, nhưng khác nhau về cấu tạo đầu dò và nguyên lý phát hiện. Việc phân biệt các dòng thiết bị giúp lựa chọn giải pháp phù hợp với vị trí lắp đặt và đặc tính vật liệu.
- RFA – RF Admittance: Sử dụng đầu dò dạng thanh và nguyên lý dung kháng tần số cao. Phù hợp để xem xét cho các ứng dụng cần phát hiện vật liệu tại một vị trí giới hạn.
- DRFA – Disc RF Admittance: Sử dụng đầu dò dạng đĩa phẳng, có thể được xem xét cho các vị trí lắp đặt đặc thù như máng trượt hoặc khu vực cần phát hiện vật liệu che phủ đầu dò. Tham khảo công tắc cảm biến mức DRFA.
- RPLS – Rotary Paddle Level Switch: Sử dụng cánh xoay cơ học để phát hiện khi vật liệu cản chuyển động. Tham khảo công tắc đo mức dạng cánh xoay RPLS.
Không nên thay thế trực tiếp các model chỉ dựa trên tên gọi. Cần đối chiếu đặc tính vật liệu, cấu trúc đầu dò, kích thước lắp đặt, điều kiện vận hành và yêu cầu tín hiệu đầu ra.
Liên hệ MECIND để tư vấn và báo giá cảm biến đo mức RFA
MECIND giới thiệu cảm biến đo mức RFA Pune Techtrol để khách hàng tìm hiểu thiết bị báo mức điểm và lựa chọn cấu hình phù hợp với nhu cầu công nghiệp.
Khi yêu cầu tư vấn hoặc báo giá, khách hàng nên cung cấp loại vật liệu, chiều dài đầu dò, vị trí lắp đặt, nhiệt độ, áp suất, nguồn cấp và yêu cầu tín hiệu điều khiển. Những thông tin này giúp xác định cấu hình cần kiểm tra trước khi đặt hàng.
