Giới thiệu công tắc báo mức dạng rung Pune Techtrol

Công tắc báo mức dạng rung Pune Techtrol là thiết bị báo mức điểm cho vật liệu rời. Thanh rung phát hiện mức cao hoặc mức thấp trong silo, phễu, bồn hoặc thùng lưu trữ. Các thông số cần đối chiếu theo điều kiện ứng dụng thực tế.

Hãng: Pune Techtrol

Thông số cơ bản:
– Độ dài chèn: 157 mm
– Nhiệt độ làm việc tối đa: 70 °C
– Áp suất làm việc tối đa: 10 Bar

Chưa rõ cấu hình? Gửi nhu cầu sử dụng để MECIND tư vấn lựa chọn. Hoặc gọi 0365 315 845.

Công tắc báo mức dạng rung Pune Techtrol (Vibrating Rod) là thiết bị báo mức điểm được sử dụng để phát hiện sự hiện diện của vật liệu rắn dạng rời tại một vị trí xác định trong silo, phễu hoặc bồn chứa. Thiết bị sử dụng thanh rung để nhận biết khi vật liệu tiếp xúc với đầu dò, sau đó chuyển trạng thái tín hiệu phục vụ cảnh báo hoặc điều khiển hệ thống.

Khác với thiết bị đo mức liên tục, công tắc báo mức dạng rung tập trung xác định trạng thái vật liệu tại điểm lắp đặt, chẳng hạn mức đầy hoặc mức cạn. Giải pháp này hỗ trợ tự động hóa quá trình nạp, xả và kiểm soát lượng vật liệu trong các hệ thống lưu trữ, cấp liệu công nghiệp.

Sản phẩm của Pune Techtrol được thiết kế cho các ứng dụng báo mức vật liệu rời. Khi lựa chọn thiết bị, cần đối chiếu thông số kỹ thuật, tính chất vật liệu và điều kiện vận hành thực tế để xác định cấu hình phù hợp.

Thông số kỹ thuật của công tắc báo mức dạng rung

Dưới đây là các thông số cơ bản được sử dụng để tham khảo khi lựa chọn công tắc báo mức dạng rung Pune Techtrol.

Thông số Giá trị
Thương hiệu Pune Techtrol
Loại thiết bị Công tắc báo mức dạng thanh rung (Vibrating Rod)
Chiều dài chèn 157 mm
Vật liệu chế tạo đầu dò Thép không gỉ SS304
Nhiệt độ làm việc tối đa 70°C
Áp suất làm việc tối đa 10 bar
Tiếp điểm đầu ra 5A, 250VAC, SPDT
Vỏ bảo vệ Nhôm đúc, IP66/67

Lưu ý: Thông số trên cần được xác nhận với catalogue hoặc tài liệu kỹ thuật của đúng model trước khi đặt hàng. Đặc biệt, cần kiểm tra lại ngưỡng tỷ trọng vật liệu tối thiểu và cấu hình đầu ra theo phiên bản sản phẩm được cung cấp.

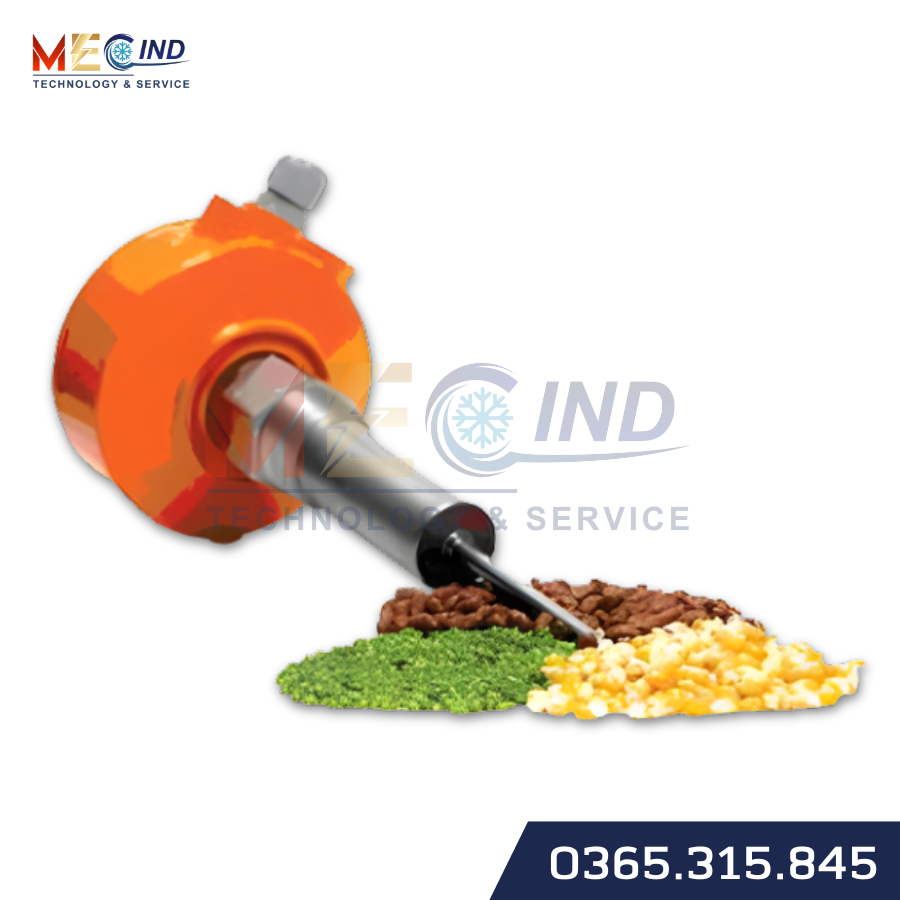

Công tắc báo mức dạng rung
công tắc báo mức dạng rung

Nguyên lý hoạt động của công tắc báo mức dạng rung

Thiết bị hoạt động dựa trên sự thay đổi dao động của thanh rung khi tiếp xúc với vật liệu. Quá trình phát hiện mức có thể được mô tả qua các bước sau:

  1. Trạng thái không có vật liệu: Thanh rung dao động theo điều kiện hoạt động bình thường của thiết bị.
  2. Vật liệu tiếp xúc với đầu dò: Khi vật liệu rắn bao phủ hoặc tiếp xúc với thanh rung, đặc tính dao động thay đổi.
  3. Xử lý tín hiệu: Bộ điện tử nhận biết sự thay đổi và chuyển trạng thái đầu ra.
  4. Phát tín hiệu điều khiển: Tín hiệu đầu ra được sử dụng cho cảnh báo mức, điều khiển nạp liệu hoặc liên động với hệ thống điều khiển khi cấu hình cho phép.

Nguyên lý này phù hợp với các ứng dụng cần xác định vật liệu đã đạt đến một vị trí giới hạn hay chưa, thay vì theo dõi liên tục chiều cao hoặc thể tích vật liệu trong bồn chứa.

Ứng dụng của công tắc báo mức dạng rung

Công tắc báo mức dạng rung có thể được xem xét cho những hệ thống chứa và vận chuyển vật liệu rời, tùy thuộc vào đặc tính vật liệu và thông số của thiết bị.

  • Silo và phễu chứa: Phát hiện khi vật liệu đạt đến mức cao hoặc giảm xuống dưới vị trí đầu dò.
  • Hệ thống cấp liệu: Hỗ trợ phát tín hiệu cảnh báo hoặc điều khiển quá trình nạp và xả theo thiết kế hệ thống.
  • Ngành thực phẩm và thức ăn chăn nuôi: Xem xét ứng dụng với các loại bột, ngũ cốc hoặc hạt phù hợp với cấu hình thiết bị.
  • Ngành nhựa và hóa chất: Hỗ trợ giám sát vật liệu dạng hạt hoặc bột rời khi đáp ứng điều kiện kỹ thuật.
  • Ngành xi măng và vật liệu xây dựng: Có thể sử dụng để phát hiện mức vật liệu trong các vị trí lưu trữ và cấp liệu phù hợp.

Khả năng ứng dụng cần được đánh giá theo tỷ trọng, kích thước hạt, độ ẩm, xu hướng bám dính và điều kiện nhiệt độ, áp suất thực tế. Không nên lựa chọn thiết bị chỉ dựa trên tên vật liệu hoặc ngành sử dụng.

Cách lựa chọn công tắc báo mức dạng rung phù hợp

Để xác định công tắc báo mức đáp ứng yêu cầu vận hành, cần làm rõ các yếu tố sau:

  • Loại vật liệu: Xác định vật liệu dạng bột, hạt hay vật liệu rời có đặc tính đặc biệt.
  • Tỷ trọng vật liệu: Đối chiếu với ngưỡng làm việc tối thiểu được nhà sản xuất quy định.
  • Vị trí lắp đặt: Xác định thiết bị cần báo đầy, báo cạn hoặc giám sát một mức giới hạn cụ thể.
  • Điều kiện vận hành: Kiểm tra nhiệt độ, áp suất, độ ẩm, bụi và khả năng vật liệu bám lên đầu dò.
  • Yêu cầu tín hiệu: Xác định kiểu tiếp điểm và khả năng kết nối với relay, PLC hoặc tủ điều khiển.
  • Kích thước lắp đặt: Đối chiếu chiều dài chèn, kiểu kết nối và không gian bên trong silo hoặc bồn chứa.

Nếu chưa xác định được model phù hợp, nên cung cấp thông tin về vật liệu, kích thước bồn chứa, vị trí lắp đặt và yêu cầu điều khiển để được hỗ trợ kiểm tra thông số.

Phân biệt công tắc báo mức dạng rung với các loại cảm biến khác

Trên thị trường có nhiều công nghệ báo mức điểm cho vật liệu rời. Việc phân biệt nguyên lý hoạt động giúp lựa chọn thiết bị phù hợp hơn với điều kiện vận hành.

Công tắc báo mức dạng thanh rung và dạng ngã rung

Thiết bị Vibrating Rod sử dụng một thanh rung, trong khi công tắc báo mức dạng ngã rung sử dụng đầu dò có hai nhánh rung. Cả hai đều có thể được sử dụng để phát hiện mức điểm, nhưng khác nhau về cấu tạo đầu dò và cấu hình sản phẩm. Cần đối chiếu thông số của từng model thay vì mặc định hai loại có thể thay thế trực tiếp cho nhau.

Tham khảo thêm công tắc cảm biến đo mức dạng rung VFSS Pune Techtrol để tìm hiểu dòng sản phẩm sử dụng nguyên lý ngã rung.

Công tắc báo mức dạng rung và dạng cánh xoay

Công tắc báo mức dạng cánh xoay sử dụng cánh quay cơ học để nhận biết khi vật liệu cản chuyển động, còn thiết bị dạng rung dựa trên sự thay đổi dao động của đầu dò. Việc lựa chọn cần xét đến đặc tính vật liệu, điều kiện lắp đặt, khả năng bảo trì và thông số kỹ thuật của từng dòng.

Xem thêm công tắc đo mức dạng cánh xoay RPLS Pune Techtrol để so sánh hai phương án báo mức điểm.

Liên hệ MECIND để được tư vấn và báo giá

MECIND hỗ trợ khách hàng trao đổi nhu cầu và tra cứu thông tin công tắc báo mức theo ứng dụng thực tế. Để quá trình kiểm tra sản phẩm thuận lợi hơn, khách hàng nên chuẩn bị thông tin về vật liệu cần giám sát, vị trí lắp đặt, nhiệt độ, áp suất và yêu cầu tín hiệu đầu ra.

Với những ứng dụng chưa xác định rõ model, việc cung cấp bản vẽ bồn chứa, sơ đồ đấu nối hoặc hình ảnh vị trí lắp đặt sẽ giúp làm rõ yêu cầu kỹ thuật trước khi lựa chọn.
