Ứng Dụng Mâm Kẹp Khí Nén Trong Gia Công CNC Và Gá Giữ Phôi

Mâm cặp khí nén cho CNC, còn gọi là mâm kẹp khí nén hoặc Air Chuck, dùng khí nén để đóng và mở chấu, giữ phôi trong gia công, đo kiểm hoặc chuyển phôi tự động. Giá trị của thiết bị nằm ở việc tổ chức thao tác kẹp – nhả theo chu kỳ và chọn được cơ cấu phù hợp với chuyển động của chi tiết. Một mâm dùng trên đồ gá cố định không mặc nhiên có thể lắp lên trục chính để quay.

Bài viết này giúp xác định ứng dụng mâm cặp khí nén trong gá giữ phôi trước khi chọn model. Nếu đã có yêu cầu kỹ thuật, bạn có thể xem Air Chuck NAKASEIKI – mâm cặp khí nén để đối chiếu các nhóm thiết bị.

Mâm cặp khí nén giải quyết vấn đề gì khi gá giữ phôi?

Trong sản xuất lặp lại, người vận hành cần đặt phôi đúng vị trí, kẹp chắc, thực hiện công đoạn rồi lấy phôi ra. Nếu mỗi lần gá phải điều chỉnh nhiều, thời gian phụ tăng và kết quả có thể khác nhau giữa các lần thao tác. Mâm khí nén cho phép điều khiển đóng mở chấu bằng hệ thống khí, thuận tiện khi cần phối hợp với van, cảm biến và trình tự máy.

Tuy nhiên, mâm cặp chỉ là một phần của đồ gá. Chấu cần tiếp xúc đúng bề mặt; chi tiết cần được định vị và đỡ phù hợp; thân mâm cần lắp chắc vào kết cấu máy. Không thể dùng lực kẹp lớn để bù cho một phương án định vị sai. Trước khi chốt thiết bị, nên xác định cả yêu cầu đồ gá gia công và kiểm tra, gồm mặt chuẩn, đường chạy dao và khoảng trống cấp phôi.

Nguyên lý hoạt động và giới hạn cần hiểu

Chuỗi hoạt động cơ bản là nguồn khí → piston → cơ cấu truyền lực → chấu kẹp → phôi. NAKASEIKI có cơ cấu Wedge Type và Crossbar Type. Việc chọn cơ cấu, hành trình và hình dạng chấu phải căn cứ vào chi tiết thực tế. Một số cấu hình cho phép kẹp ngoài hoặc kẹp trong, nhưng cần kiểm tra tài liệu của đúng model và bộ chấu đi kèm.

Áp suất khí có ảnh hưởng đến lực kẹp. Người thiết kế cần đối chiếu đặc tính của thiết bị, lực gia công và khả năng biến dạng của phôi. Độ lặp lại được công bố cho mâm cũng không phải độ chính xác gia công của toàn bộ máy: kết quả còn phụ thuộc độ đảo, độ cứng vững, dao, mặt chuẩn và điều kiện vận hành.

Ứng dụng 1: gá phôi trên trung tâm gia công CNC

Khi phôi đứng yên và dao thực hiện chuyển động cắt, mâm cặp khí nén cố định có thể được xem xét như một phần tử kẹp trên đồ gá. Các công đoạn tham khảo gồm phay, khoan hoặc gia công nhiều vị trí trên chi tiết. Cần kiểm tra đường đi của dao, khoảng hở khi thay dao và không gian mở chấu để tránh bố trí mâm cản trở công đoạn.

Ví dụ minh họa: với một chi tiết tròn cần khoan lỗ trên mặt đầu, bộ phận định vị xác lập vị trí theo chiều trục, còn các chấu giữ chi tiết theo phương hướng kính. Người thiết kế phải đánh giá lực khoan và lực xoắn, không chỉ chọn mâm theo đường kính phôi. Đây là tình huống tham khảo để chuẩn bị yêu cầu, không phải mô tả một dự án MECIND đã triển khai.

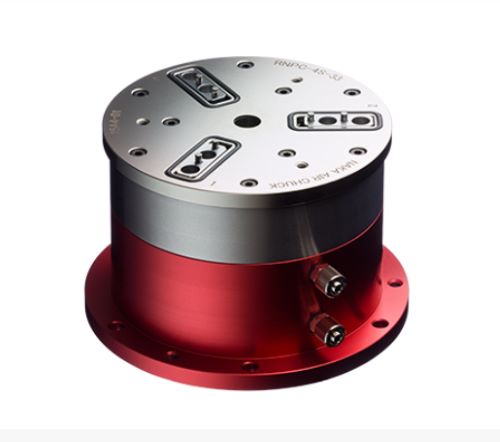

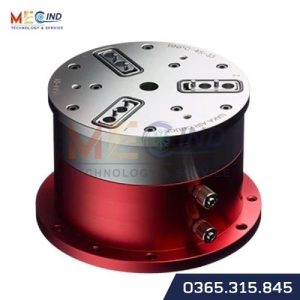

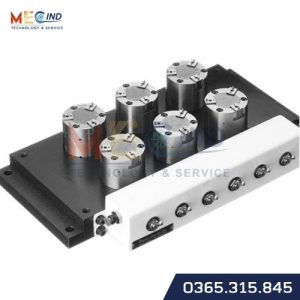

Mâm kẹp khí nén cố định để tham khảo phương án gá phôi trên bàn máy CNC
Mâm kẹp khí nén cố định: đối chiếu mặt lắp, đường cấp khí và không gian gia công trước khi tích hợp vào đồ gá.

Ứng dụng 2: giữ phôi quay trên máy tiện CNC

Với máy tiện, phôi quay cùng trục chính nên cần mâm thuộc cấu hình cho phép quay và phương án cấp khí tương thích. Ngoài lực kẹp tĩnh, cần kiểm tra tốc độ quay cho phép, kết cấu chấu, khối lượng phôi và độ cân bằng của cụm lắp. Không sử dụng giới hạn tốc độ của một model để áp dụng cho toàn bộ dòng Air Chuck.

NAKASEIKI công bố NPC-4TT-33 là mâm dạng quay có thể lắp trên máy tiện NC. Model này có độ lặp lại 0,002 mm và tốc độ quay cho phép 3.000 vòng/phút theo điều kiện hãng công bố. Các giá trị này chỉ là dữ liệu tham khảo của NPC-4TT-33, không có nghĩa mọi bộ chấu và phôi đều được phép vận hành ở tốc độ tối đa đó.

Nội dung cũ cũng đề cập NPC-3TT-F325. Hãng xếp model này vào nhóm quay, có ứng dụng trên máy tiện và có thể xem xét cho máy mài. Khi thay mâm hiện hữu, cần đối chiếu bản vẽ lắp, cổng cấp khí và hệ thống điều khiển thay vì chỉ so sánh kích thước danh nghĩa.

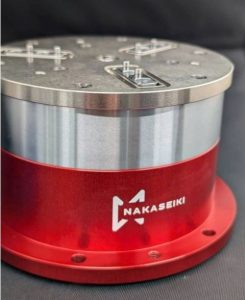

Mâm kẹp khí nén dạng quay cho ứng dụng giữ phôi quay cùng trục chính
Cấu hình mâm quay cần được kiểm tra cùng tốc độ, phương án cấp khí và điều kiện lắp lên trục chính.

Ứng dụng 3: giữ chi tiết trong đo lường và kiểm tra

Ở công đoạn đo kiểm, mục tiêu là giữ chi tiết ổn định và đưa bề mặt cần đo vào vị trí tiếp cận được. Lực kẹp quá lớn có thể làm biến dạng chi tiết thành mỏng, khiến kết quả đo không phản ánh trạng thái cần kiểm tra. Do đó, cần xác định bề mặt tiếp xúc, lực giữ và trình tự đo phù hợp.

Ví dụ, khi đo đường kính ngoài của một chi tiết dạng vòng, phương án kẹp phải chừa đủ vùng đo và hạn chế tác động lên kích thước đang kiểm tra. Khả năng kẹp trong hoặc kẹp ngoài cần được xác nhận theo model. Việc hiệu chuẩn thiết bị đo, làm sạch mặt chuẩn và kiểm tra độ lặp lại của cả đồ gá vẫn cần thực hiện độc lập.

Ứng dụng 4: chuyển phôi và thay đổi hướng chi tiết

Trong hệ thống tự động hóa, mâm khí nén có thể được xem xét cho trạm nhận phôi, cơ cấu chuyển phôi hoặc cấu hình tương thích robot. Lúc này cần đánh giá khối lượng cụm kẹp, tải của robot, khoảng mở chấu, gia tốc chuyển động và đường ống khí. Cần xác nhận trạng thái kẹp trước khi cho phép chuyển động tiếp theo theo thiết kế hệ thống.

Mâm xoay bán phần phục vụ nhu cầu đổi hướng chi tiết khác với mâm quay liên tục trên máy tiện. Chẳng hạn, NAKASEIKI mô tả NPC-2RR-35 cho ứng dụng robot và trung tâm gia công, với khả năng xoay phôi đến 180°. Không lấy đặc điểm này làm căn cứ để dùng model như mâm quay tốc độ cao.

Mâm kẹp khí nén xoay bán phần NAKASEIKI NPC-2RR-35 để tham khảo ứng dụng đổi hướng phôi
NPC-2RR-35 thuộc nhóm xoay bán phần; cần phân biệt với mâm quay liên tục của máy tiện.

Bảng xác định nhóm mâm theo công đoạn

Nhu cầu Nhóm nên đối chiếu Điểm cần xác nhận
Phay, khoan khi phôi đứng yên Mâm cố định trên đồ gá Định vị, lực cắt, hành trình chấu, đường chạy dao
Tiện khi phôi quay cùng trục chính Mâm dạng quay Tốc độ cho phép, cấp khí, độ đảo và cụm chấu
Đo kiểm kích thước Cấu hình giữ phôi theo phương án đo Biến dạng do kẹp, vùng tiếp cận đầu đo, mặt chuẩn
Chuyển phôi tự động Cấu hình tương thích robot hoặc trạm chuyển Tải, gia tốc, khối lượng cụm và trạng thái kẹp
Đổi hướng chi tiết trong phạm vi giới hạn Mâm xoay bán phần Góc xoay, đường cấp khí và trình tự công đoạn

Bảng này giúp khoanh vùng phương án, chưa thay thế việc tính toán và xác nhận model. Nếu sử dụng ba chấu, xem thêm cách chọn mâm cặp 3 chấu và phân biệt với mâm cặp máy tiện. Số chấu phù hợp còn phụ thuộc hình dạng và vị trí tiếp xúc với phôi.

Thông tin cần chuẩn bị trước khi chọn model

Để trao đổi kỹ thuật hiệu quả, nên gửi một bộ yêu cầu có thể đối chiếu bằng bản vẽ và điều kiện vận hành, thay vì chỉ hỏi “mâm kẹp đường kính bao nhiêu”. Các thông tin quan trọng gồm:

  • Bản vẽ hoặc ảnh chi tiết, vật liệu, kích thước và khối lượng phôi.
  • Công đoạn gia công hoặc đo kiểm, mặt chuẩn và vùng được phép kẹp.
  • Phôi đứng yên, quay liên tục hay chỉ đổi hướng trong phạm vi giới hạn.
  • Lực kẹp cần thiết, hành trình chấu, kiểu kẹp trong hoặc kẹp ngoài.
  • Không gian lắp, vị trí cổng khí, áp suất cấp và yêu cầu cảm biến.
  • Yêu cầu độ lặp lại, thời gian chu kỳ, môi trường phoi và dung dịch làm mát.

Phần tính toán và đối chiếu chi tiết được trình bày trong hướng dẫn lựa chọn mâm kẹp khí nén cho máy CNC. Bài hiện tại tập trung vào việc thiết bị được dùng ở đâu và mỗi công đoạn cần kiểm tra điều gì.

Những sai lầm thường gặp khi ứng dụng Air Chuck

Ba nhầm lẫn cần tránh là dùng mâm cố định cho ứng dụng quay, coi mâm xoay bán phần như mâm quay liên tục và đồng nhất độ lặp lại của mâm với độ chính xác thành phẩm. Ngoài ra, tăng áp suất vượt giới hạn của thiết bị không phải cách giải quyết tình trạng phôi trượt. Cần kiểm tra lại chấu, mặt tiếp xúc, phương án đỡ và lực tác dụng trước.

Khi lắp vào máy hoặc dây chuyền, cần đánh giá trạng thái khi mất khí, sự phối hợp giữa kẹp và chuyển động máy, cũng như biện pháp bảo vệ phù hợp với thiết kế thực tế. Không mặc định mọi mâm khí nén đều có cơ cấu tự giữ phôi khi mất nguồn khí.

Câu hỏi thường gặp

Mâm cặp khí nén có thay thế được mọi mâm cặp máy tiện không?

Không. Phải kiểm tra cấu hình quay, mặt lắp, cấp khí, giới hạn tốc độ và điều kiện gá phôi. Mâm cố định trên đồ gá không phải phương án thay trực tiếp cho mâm quay của máy tiện.

Khi nào nên dùng mâm khí nén thay thao tác kẹp bằng tay?

Có thể xem xét khi công đoạn lặp lại nhiều, cần tổ chức kẹp – nhả theo chu kỳ hoặc cần phối hợp với hệ thống tự động. Quyết định còn phụ thuộc chi phí tích hợp, nguồn khí và yêu cầu kỹ thuật của chi tiết.

Cần gửi gì để MECIND tư vấn cấu hình?

Hãy chuẩn bị bản vẽ phôi, mô tả công đoạn, chuyển động của chi tiết và kích thước vị trí lắp. MECIND có thể tiếp nhận yêu cầu qua trang liên hệ và yêu cầu báo giá để trao đổi cấu hình theo ứng dụng.

Tài liệu kỹ thuật tham khảo

Các nhóm ứng dụng được đối chiếu với đặc tính và ứng dụng Air Chuck do NAKASEIKI công bố. Dữ liệu model tham khảo tại trang hãng: NPC-4TT-33, NPC-3TT-F325 và NPC-2RR-35. Các tình huống minh họa trong bài giúp xác định yêu cầu và không đại diện cho dự án đã nghiệm thu.
