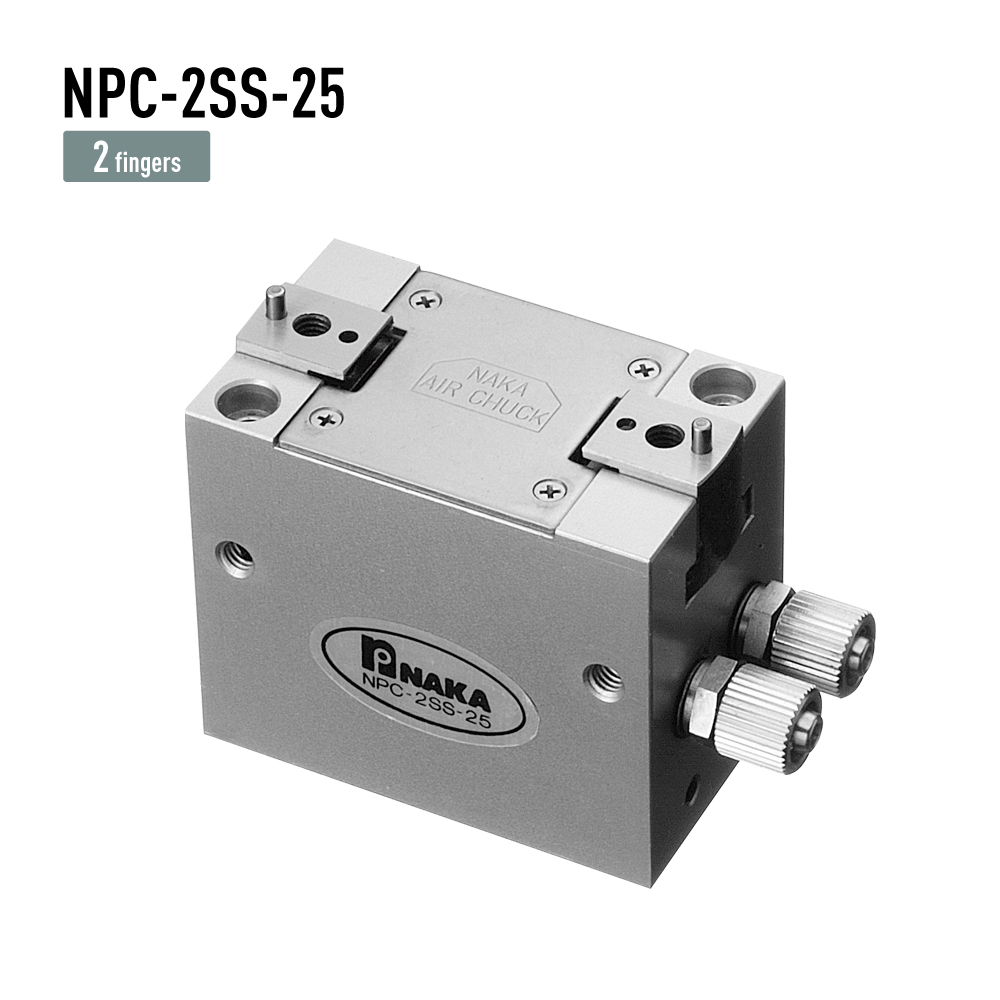

Mâm Kẹp Khí Nén NAKASEIKI NPC-2SS-25 – Loại Vuông

Mâm kẹp khí nén NAKASEIKI NPC-2SS-25 có thiết kế dạng góc cạnh, kích thước ngoài 50 × 30 mm, giúp tiết kiệm không gian khi bố trí nhiều mâm kẹp. Model sử dụng 2 chấu, hành trình Ø5 mm, độ chính xác lặp lại 0,01 mm, thân nhôm 220 g và lực kẹp 40 N tại 0,1 MPa. Sản phẩm phù hợp cho các ứng dụng lắp ráp, vận chuyển và tự động hóa.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-2SS-25 có thiết kế dạng góc cạnh với kích thước ngoài chỉ 50 × 30 mm, phù hợp cho những hệ thống cần bố trí nhiều mâm kẹp trong không gian hạn chế. Model sử dụng 2 chấu kẹp, hành trình Ø5 mm và có thể sử dụng cho các ứng dụng lắp ráp và vận chuyển chi tiết.

Thiết kế nhỏ gọn giúp NPC-2SS-25 phù hợp với các cơ cấu cần tiết kiệm không gian, đặc biệt khi nhiều mâm kẹp cần được bố trí gần nhau.

Thông tin Mâm kẹp khí nén NAKASEIKI NPC-2SS-25

Thông số NPC-2SS-25
Độ chính xác lặp lại 0,01 mm
Số lượng chấu kẹp 2
Hành trình chấu Ø5 mm
Kích thước ngoài 50 × 30 mm
Khoảng cách lỗ lắp đặt 40 × 22 mm
Bu lông lắp phía bên ngoài M3 × 2 vị trí
Bu lông lắp phía bên trong M4 × 2 vị trí
Kích thước lắp phần thân chính Ø24 × 1 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 220 g
Tốc độ quay cho phép —
Lực kẹp đường kính ngoài 40 N tại 0,1 MPa
Vị trí cổng khí 2 điểm mặt bên

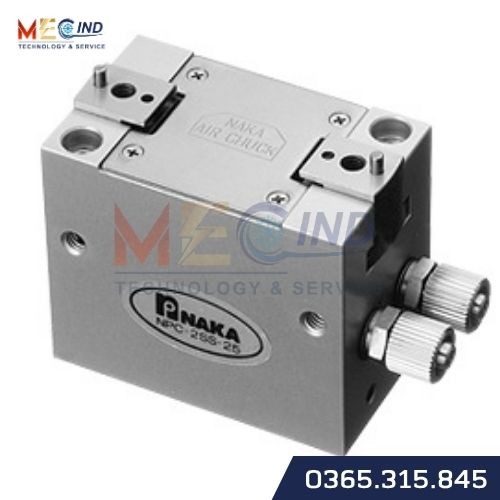

Mâm kẹp khí nén NAKASEIKI NPC-2SS-25
Mâm kẹp khí nén NAKASEIKI NPC-2SS-25

Thiết kế nhỏ gọn, tiết kiệm không gian

Điểm nổi bật của NPC-2SS-25 là thiết kế dạng góc cạnh với kích thước ngoài 50 × 30 mm. Kết cấu này giúp tiết kiệm không gian khi bố trí mâm kẹp trong thiết bị.

Đây là đặc điểm đáng chú ý đối với những hệ thống cần lắp ráp nhiều mâm kẹp trong một khu vực nhỏ. Việc bố trí gọn các cơ cấu kẹp có thể giúp tối ưu không gian của thiết bị và thuận tiện hơn khi thiết kế cơ cấu tự động hóa.

2 chấu kẹp, hành trình Ø5 mm

NPC-2SS-25 sử dụng 2 chấu kẹp với hành trình Ø5 mm.

Hành trình này cần được xem xét cùng với kích thước thực tế của chi tiết để bảo đảm chấu có đủ phạm vi chuyển động cần thiết. Khi sử dụng trong hệ thống vận chuyển hoặc lắp ráp, cần kiểm tra thêm hình dạng bề mặt tiếp xúc giữa chấu và phôi.

Độ chính xác lặp lại 0,01 mm

Model có độ chính xác lặp lại 0,01 mm. Thông số này thể hiện khả năng duy trì vị trí kẹp qua các chu kỳ hoạt động.

Trong ứng dụng thực tế, độ chính xác của toàn bộ hệ thống còn phụ thuộc vào kết cấu lắp đặt, thiết kế chấu, đồ gá và phương pháp định vị chi tiết.

Thân nhôm, khối lượng 220 g

Thân chính NPC-2SS-25 được chế tạo bằng nhôm (Al) với khối lượng chỉ 220 g.

Thiết kế nhẹ kết hợp với kích thước nhỏ gọn giúp model phù hợp với những cơ cấu cần hạn chế không gian và khối lượng của bộ phận kẹp.

Khi tích hợp vào cơ cấu chuyển động, cần tính tổng khối lượng của mâm kẹp, chấu và chi tiết để xác định tải trọng phù hợp cho thiết bị.

Cổng khí bố trí ở mặt bên

NPC-2SS-25 có 2 cổng khí ở mặt bên, sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa.

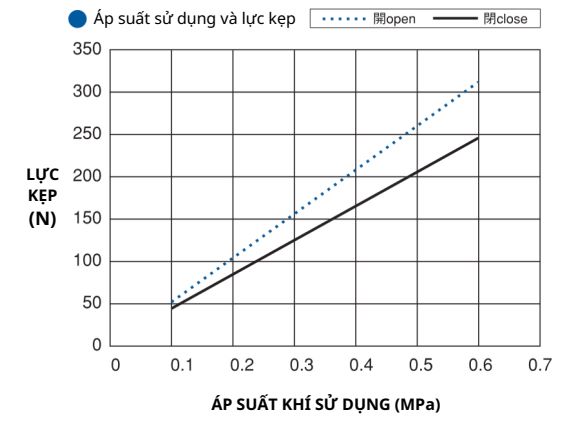

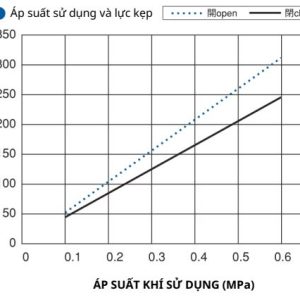

Lực kẹp đường kính ngoài đạt 40 N tại áp suất 0,1 MPa. Khi thiết kế hệ thống, cần lựa chọn áp suất khí và phương án kẹp phù hợp với khối lượng, hình dạng cũng như yêu cầu vận chuyển của chi tiết.

Kích thước lắp đặt

Các thông số cần lưu ý khi thiết kế gá lắp NPC-2SS-25 gồm:

  • Kích thước ngoài: 50 × 30 mm.
  • Khoảng cách lỗ lắp đặt: 40 × 22 mm.
  • Bu lông lắp phía bên ngoài: M3 × 2 vị trí.
  • Bu lông lắp phía bên trong: M4 × 2 vị trí.
  • Kích thước lắp phần thân chính: Ø24 × 1 mm.

Các kích thước này cần được đối chiếu với thiết kế của đồ gá hoặc thiết bị trước khi lắp đặt.

Ứng dụng

NAKASEIKI NPC-2SS-25 phù hợp cho:

  • Hệ thống lắp ráp tự động.
  • Cơ cấu vận chuyển chi tiết.
  • Thiết bị tự động hóa.
  • Cơ cấu cần bố trí nhiều mâm kẹp trong không gian nhỏ.
  • Cơ cấu kẹp và định vị chi tiết.
  • Các thiết bị yêu cầu mâm kẹp nhỏ gọn, nhẹ.

Khi nào nên chọn NPC-2SS-25?

NPC-2SS-25 phù hợp khi ưu tiên thiết kế nhỏ gọn, tiết kiệm không gian và cần bố trí nhiều cơ cấu kẹp trong một khu vực hạn chế.

Model có 2 chấu, hành trình Ø5 mm, độ chính xác lặp lại 0,01 mm, thân nhôm 220 g và lực kẹp đường kính ngoài 40 N tại 0,1 MPa.

Trước khi lựa chọn, cần kiểm tra kích thước chi tiết, hành trình chấu, lực kẹp yêu cầu, khoảng không gian lắp đặt và phương án gá lắp.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
