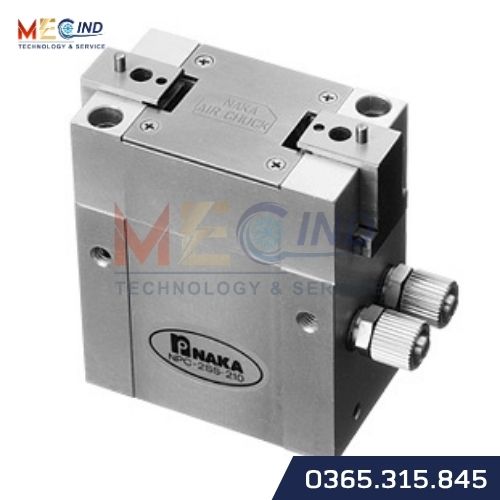

Mâm Kẹp Khí Nén NAKASEIKI NPC-2SS-210 – Loại Vuông

Mâm kẹp khí nén NAKASEIKI NPC-2SS-210 có thiết kế dạng góc cạnh với kích thước ngoài 50 × 30 mm, giúp tiết kiệm không gian khi bố trí trong thiết bị. Model sử dụng 2 chấu, hành trình dài Ø10 mm, độ chính xác lặp lại 0,01 mm và thân nhôm 290 g. Sản phẩm sử dụng khí nén 0,15–0,6 MPa, lực kẹp 40 N tại 0,1 MPa và có 2 cổng khí ở mặt bên.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-2SS-210 có thiết kế dạng góc cạnh, kích thước ngoài 50 × 30 mm, phù hợp khi cần bố trí nhiều cơ cấu kẹp trong không gian nhỏ. Model nổi bật với hành trình chấu dài Ø10 mm, giúp tăng tính linh hoạt khi xử lý các chi tiết có kích thước khác nhau.

Với 2 chấu kẹp, thân nhôm và khối lượng 290 g, NPC-2SS-210 phù hợp cho các ứng dụng vận chuyển, lắp ráp và tự động hóa cần cơ cấu kẹp nhỏ gọn nhưng có hành trình tương đối dài.

Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-2SS-210

Thông số NPC-2SS-210
Độ chính xác lặp lại 0,01 mm
Số lượng chấu kẹp 2
Hành trình chấu Ø10 mm
Kích thước ngoài 50 × 30 mm
Khoảng cách lỗ lắp đặt 40 × 22 mm
Bu lông lắp phía bên ngoài M3 × 2 vị trí
Bu lông lắp phía bên trong M4 × 2 vị trí
Kích thước lắp phần thân chính Ø24 × 1 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 290 g
Tốc độ quay cho phép —
Lực kẹp đường kính ngoài 40 N tại 0,1 MPa
Vị trí cổng khí 2 điểm mặt bên

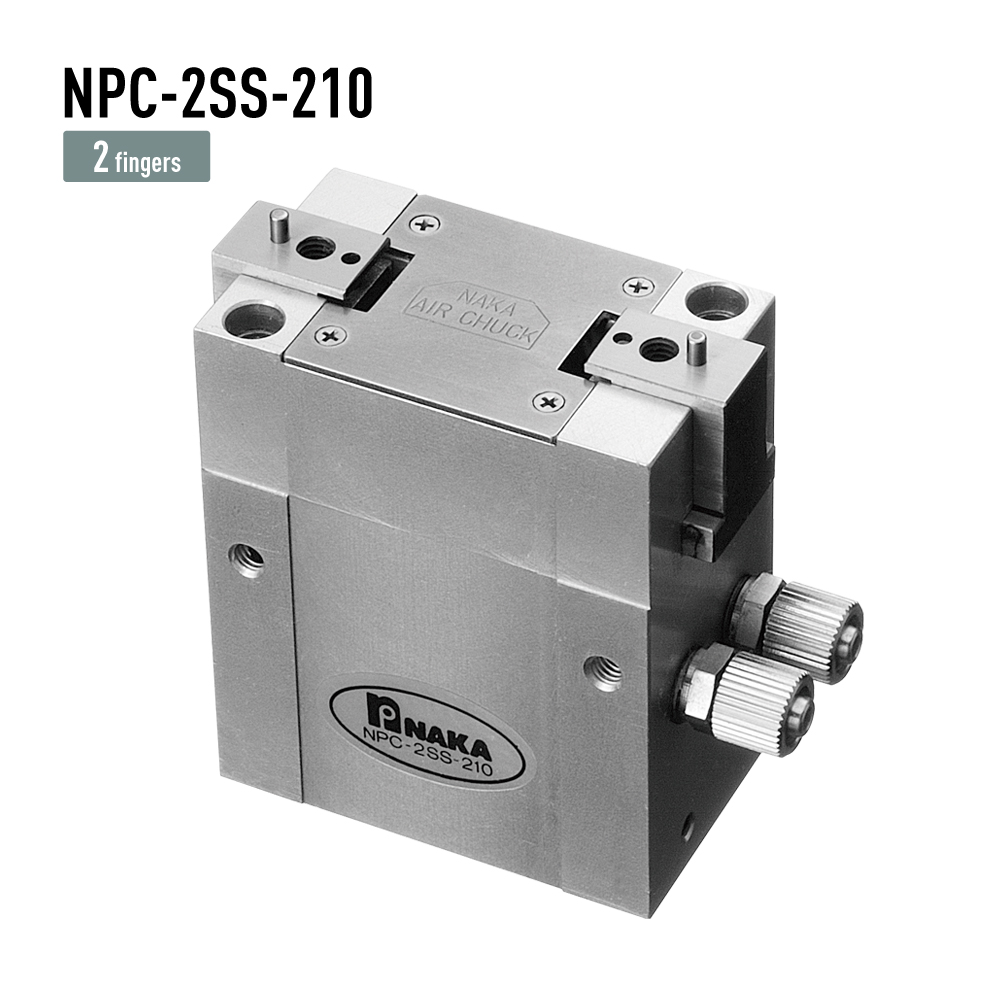

Mâm Kẹp Khí Nén NAKASEIKI NPC-2SS-210
Mâm Kẹp Khí Nén NAKASEIKI NPC-2SS-210

Thiết kế nhỏ gọn, tiết kiệm không gian

NPC-2SS-210 có dạng góc cạnh với kích thước ngoài chỉ 50 × 30 mm. Thiết kế này cho phép sử dụng nhiều mâm kẹp trong một không gian tương đối nhỏ.

Đây là đặc điểm phù hợp với những thiết bị cần bố trí nhiều cơ cấu kẹp cạnh nhau hoặc cần tối ưu không gian bên trong máy. Khi thiết kế hệ thống, kích thước ngoài của mâm kẹp có thể được sử dụng làm cơ sở để xác định khoảng cách giữa các cơ cấu.

Hành trình chấu dài Ø10 mm

So với NPC-2SS-25 có hành trình Ø5 mm, NPC-2SS-210 có hành trình chấu Ø10 mm, giúp cơ cấu có phạm vi chuyển động lớn hơn.

Hành trình dài mang lại tính linh hoạt khi xử lý các chi tiết có kích thước khác nhau. Tuy nhiên, khi lựa chọn vẫn cần kiểm tra kích thước phôi và phạm vi kẹp thực tế để bảo đảm chấu có thể tiếp xúc đúng vị trí cần thiết.

2 chấu kẹp với độ chính xác lặp lại 0,01 mm

NPC-2SS-210 sử dụng 2 chấu kẹp và có độ chính xác lặp lại 0,01 mm.

Cấu hình này phù hợp với các ứng dụng vận chuyển và lắp ráp cần duy trì vị trí kẹp tương đối ổn định qua nhiều chu kỳ hoạt động.

Độ chính xác thực tế của toàn bộ cơ cấu còn phụ thuộc vào kết cấu lắp đặt, thiết kế chấu, phương án định vị và điều kiện làm việc của hệ thống.

Thân nhôm, khối lượng 290 g

Thân chính được chế tạo bằng nhôm (Al) với khối lượng 290 g. Thiết kế nhẹ giúp NPC-2SS-210 thuận tiện khi tích hợp vào các cơ cấu chuyển động.

Đối với tay gắp hoặc thiết bị tự động hóa, cần tính tổng khối lượng của mâm kẹp, chấu và phôi để xác định tải trọng phù hợp cho cơ cấu.

Áp suất khí vận hành 0,15–0,6 MPa

NPC-2SS-210 sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa.

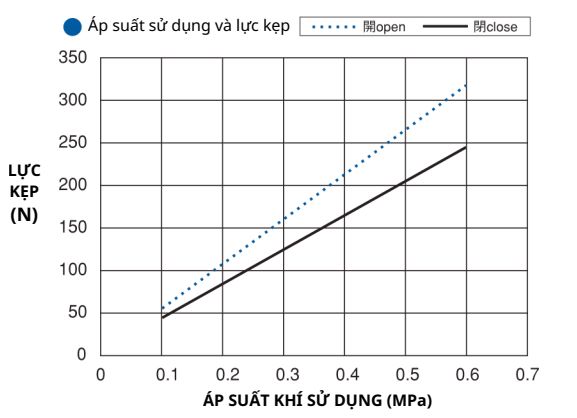

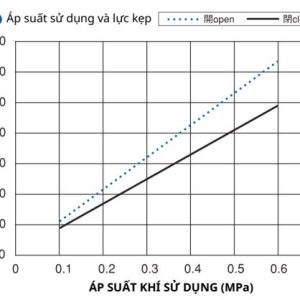

Lực kẹp đường kính ngoài đạt 40 N tại áp suất 0,1 MPa. Khi lựa chọn áp suất làm việc, cần căn cứ vào yêu cầu lực kẹp thực tế và điều kiện vận chuyển hoặc lắp ráp của chi tiết.

Model có 2 cổng khí ở mặt bên, thuận tiện cho việc kết nối với hệ thống khí nén của thiết bị.

Kích thước lắp đặt

Các thông số quan trọng khi thiết kế gá lắp gồm:

  • Kích thước ngoài: 50 × 30 mm.
  • Khoảng cách lỗ lắp đặt: 40 × 22 mm.
  • Bu lông lắp phía bên ngoài: M3 × 2 vị trí.
  • Bu lông lắp phía bên trong: M4 × 2 vị trí.
  • Kích thước lắp phần thân chính: Ø24 × 1 mm.

Cần đối chiếu các kích thước này với bản vẽ của thiết bị trước khi gia công vị trí lắp đặt.

Ứng dụng

NAKASEIKI NPC-2SS-210 phù hợp cho:

  • Hệ thống vận chuyển chi tiết.
  • Thiết bị lắp ráp.
  • Cơ cấu tự động hóa.
  • Cơ cấu cần bố trí nhiều mâm kẹp trong không gian nhỏ.
  • Cơ cấu kẹp và định vị chi tiết.
  • Ứng dụng cần hành trình chấu dài Ø10 mm.

Khi nào nên chọn NPC-2SS-210?

NPC-2SS-210 phù hợp khi cần mâm kẹp dạng vuông nhỏ gọn nhưng có hành trình chấu Ø10 mm. Đây là điểm đáng chú ý nếu hệ thống cần xử lý các chi tiết có kích thước khác nhau nhưng vẫn phải duy trì thiết kế cơ cấu nhỏ gọn.

Model có 2 chấu, độ chính xác lặp lại 0,01 mm, thân nhôm 290 g và lực kẹp 40 N tại 0,1 MPa.

Trước khi lựa chọn, cần kiểm tra kích thước phôi, phạm vi hành trình, lực kẹp yêu cầu, không gian lắp đặt và phương án kết nối khí.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Liên hệ tư vấn

MECIND cung cấp mâm kẹp khí nén NAKASEIKI NPC-2SS-210 cho các ứng dụng vận chuyển, lắp ráp và tự động hóa.

Liên hệ MECIND với thông tin về kích thước chi tiết, không gian lắp đặt và yêu cầu hành trình để được tư vấn model phù hợp.
