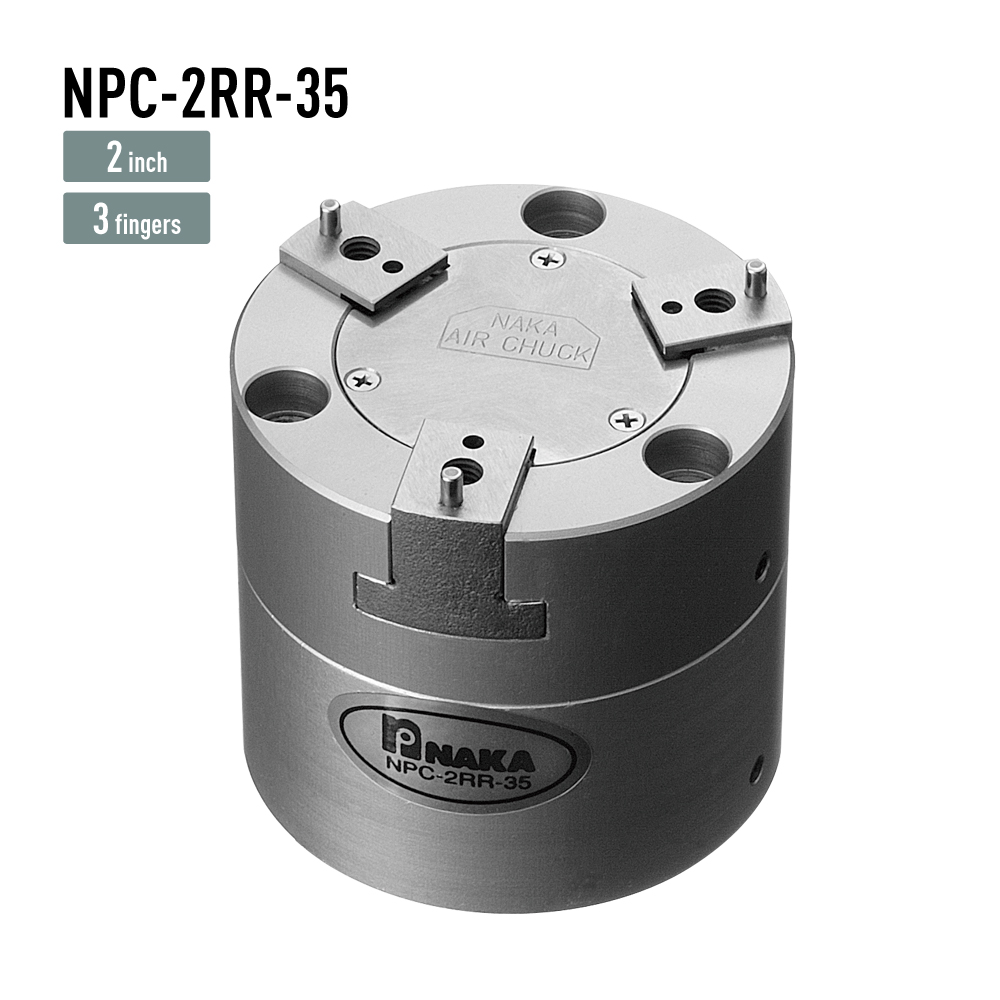

Mâm Kẹp Khí Nén Xoay Bán Phần NAKASEIKI NPC-2RR-35

Mâm kẹp khí nén xoay bán phần NAKASEIKI NPC-2RR-35 có 3 chấu, hành trình Ø5 mm và độ chính xác lặp lại 0,01 mm; cổng khí phía sau hỗ trợ xoay phôi đến 180°. Phù hợp cho robot, trung tâm gia công và hệ thống tự động hóa.

Chưa rõ cấu hình? Gửi nhu cầu sử dụng để MECIND tư vấn lựa chọn. Hoặc gọi 0365 315 845.

Mâm kẹp khí nén xoay bán phần NAKASEIKI NPC-2RR-35 là mâm kẹp 3 chấu cho phép xoay phôi đến 180°. Model có cổng khí ở mặt sau, hành trình Ø5 mm và phù hợp để tích hợp vào robot, trung tâm gia công cùng hệ thống tự động hóa.

Độ chính xác lặp lại là 0,01 mm; thân chính bằng nhôm có khối lượng 290 g. Các thông số dưới đây giúp đối chiếu yêu cầu lắp đặt và lựa chọn thiết bị.

Thông số mâm kẹp khí nén xoay bán phần NPC-2RR-35

Thông số NAKASEIKI NPC-2RR-35
Số lượng chấu kẹp 3
Hành trình chấu Ø5 mm
Độ chính xác lặp lại 0,01 mm
Khoảng cách lỗ lắp đặt P.C.D 42
Bu lông lắp phía bên ngoài M4 × 3 vị trí
Bu lông lắp phía bên trong M5 × 3 vị trí
Kích thước lắp phần thân chính Ø30 × 1,5 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 290 g
Tốc độ quay cho phép —

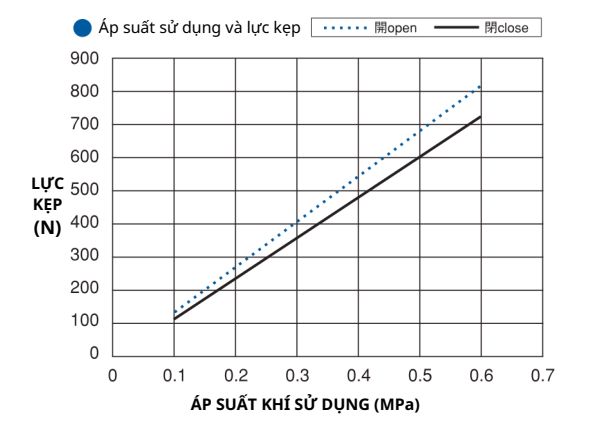

Lực kẹp đường kính ngoài 123 N tại 0,1 MPa
Vị trí cổng khí 2 điểm ở mặt sau
Góc xoay phôi Đến 180°

Đặc điểm nổi bật của NPC-2RR-35

Mâm kẹp khí nén xoay bán phần NAKASEIKI NPC-2RR-35
Mâm kẹp khí nén NAKASEIKI NPC-2RR-35

Xoay phôi đến 180°

Điểm đáng chú ý của NPC-2RR-35 là cổng khí được bố trí ở mặt sau, cho phép mâm kẹp phù hợp với cơ cấu có khả năng xoay phôi đến 180°.

Tính năng này đặc biệt hữu ích trong robot và trung tâm gia công, nơi chi tiết có thể cần thay đổi hướng để thực hiện các công đoạn tiếp theo. Việc xoay phôi ngay trong hệ thống có thể giúp giảm bớt thao tác và quy trình trung gian.

3 chấu kẹp với hành trình Ø5 mm

NPC-2RR-35 sử dụng 3 chấu kẹp với hành trình Ø5 mm, phù hợp cho các ứng dụng cần giữ và định vị chi tiết trong quá trình gia công hoặc tự động hóa.

Khi lựa chọn, cần kiểm tra kích thước phôi, phạm vi chuyển động của chấu và phương án tiếp xúc với chi tiết để bảo đảm khả năng kẹp phù hợp.

Độ chính xác lặp lại 0,01 mm

Model có độ chính xác lặp lại 0,01 mm, tương đương 10 μm. Thông số này giúp duy trì sự ổn định của vị trí kẹp qua các chu kỳ làm việc.

Độ chính xác thực tế của toàn bộ hệ thống còn phụ thuộc vào kết cấu lắp đặt, đồ gá, phương án định vị và điều kiện vận hành.

Thiết kế nhỏ gọn, trọng lượng 290 g

Thân chính của NPC-2RR-35 được chế tạo từ nhôm (Al) với khối lượng 290 g. Thiết kế nhẹ giúp thuận tiện khi tích hợp vào các cơ cấu tự động hóa, đặc biệt khi yêu cầu hạn chế khối lượng của bộ phận chuyển động.

Model sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa và có 2 cổng khí ở mặt sau.

Kích thước lắp đặt

Các thông số cần kiểm tra khi tích hợp NPC-2RR-35 gồm:

  • P.C.D: 42 mm.
  • Bu lông lắp phía bên ngoài: M4 × 3 vị trí.
  • Bu lông lắp phía bên trong: M5 × 3 vị trí.
  • Kích thước lắp phần thân chính: Ø30 × 1,5 mm.

Cần đối chiếu các kích thước này với thiết kế máy, robot hoặc đồ gá trước khi lắp đặt.

Ứng dụng

NAKASEIKI NPC-2RR-35 phù hợp để sử dụng trong:

Với ứng dụng robot gắp phôi, có thể xem thêm tiêu chí lựa chọn mâm kẹp khí nén NAKASEIKI cho robot.

  • Robot và hệ thống tự động hóa.
  • Trung tâm gia công.
  • Cơ cấu kẹp và định vị phôi.
  • Hệ thống cần xoay phôi đến 180°.
  • Thiết bị cần giảm bớt thao tác trung gian trong quy trình gia công.
  • Các ứng dụng cần cơ cấu kẹp nhỏ gọn, trọng lượng nhẹ.

Khi nào nên chọn NPC-2RR-35?

NPC-2RR-35 nên được xem xét khi hệ thống cần mâm kẹp khí nén 3 chấu, hành trình Ø5 mm và có yêu cầu xoay phôi đến 180°.

Đặc biệt, model phù hợp để xem xét trong robot và trung tâm gia công, nơi việc thay đổi hướng phôi ngay trên thiết bị có thể giúp đơn giản hóa quy trình.

Trước khi lựa chọn, cần kiểm tra kích thước phôi, hành trình chấu, P.C.D 42, vị trí bu lông M4/M5, kích thước lắp thân, áp suất khí và yêu cầu lực kẹp.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Liên hệ MECIND

MECIND hỗ trợ tư vấn mâm kẹp khí nén NAKASEIKI NPC-2RR-35. Quý khách vui lòng cung cấp thông tin về kích thước phôi, yêu cầu xoay, vị trí lắp đặt, áp suất khí và lực kẹp để được trao đổi model phù hợp.
