Máy Dập Tay NAKASEIKI NH1200 – Hand Press 9,0 kN

NAKASEIKI NH1200 là máy dập tay Hand Press lực tối đa 9,0 kN, hành trình 125 mm, đầu máy điều chỉnh 75–320 mm, phù hợp các ứng dụng cần lực ép mạnh, hành trình dài và không gian thao tác rộng.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Máy dập tay NAKASEIKI NH1200 Hand Press là máy dập tay Hand Press được thiết kế cho các ứng dụng yêu cầu lực ép mạnh, hành trình dài và khả năng xử lý các chi tiết có kích thước lớn hơn. Máy đạt áp lực tối đa 9,0 kN, hành trình lên đến 125 mm và chiều cao di chuyển đầu máy từ 75–320 mm.

So với các model có hành trình ngắn hơn, NH1200 tập trung vào khả năng tạo lực lớn kết hợp hành trình dài, đồng thời duy trì thiết kế gọn và thao tác thuận tiện. Tài liệu NAKASEIKI cũng nhấn mạnh khả năng điều chỉnh hành trình và thay đổi công cụ dễ dàng. dot B

Thông tin máy dập tay NAKASEIKI NH1200 Hand Press

Thông số NAKASEIKI NH1200
Model NH1200
Loại sản phẩm Hand Press – Máy dập tay
Áp lực lớn nhất 9,0 kN
Hành trình 125 mm – tối đa
Chiều cao di chuyển của đầu máy 75–320 mm
Độ sâu cổ trục 105 mm
Kích thước tấm 180 × 120 mm²
Chiều cao thân 540 mm
Trọng lượng 42 kg
Góc quay toàn hành trình 162°

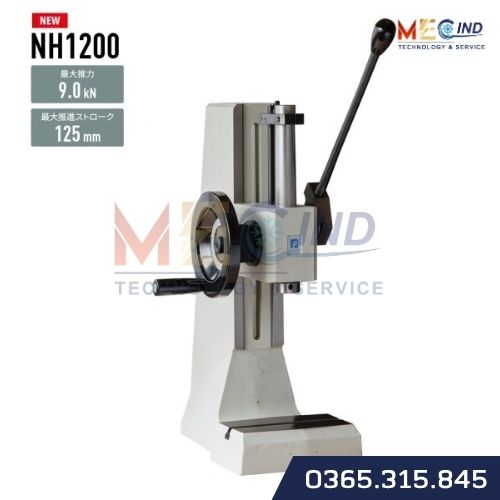

máy dập tay NAKASEIKI NH1200 Hand Press
máy dập tay NAKASEIKI NH1200 Hand Press

Lực ép tối đa 9,0 kN

NAKASEIKI NH1200 có áp lực lớn nhất 9,0 kN, tương đương 9.000 N, phù hợp với các công việc yêu cầu lực ép cao trong phạm vi thiết kế của máy.

Điểm đáng chú ý là NH1200 kết hợp mức lực 9,0 kN với hành trình 125 mm, thay vì chỉ tập trung vào lực ép. Cấu hình này phù hợp với những công việc mà đầu máy cần di chuyển một khoảng tương đối lớn trong quá trình gia công.

Khi lựa chọn NH1200, cần xác định lực thực tế cần thiết của công đoạn dựa trên vật liệu, kích thước chi tiết, khuôn và phương pháp gia công.

Hành trình dài 125 mm

Hành trình 125 mm là đặc điểm nổi bật nhất của NAKASEIKI NH1200.

Hành trình dài giúp mở rộng phạm vi thao tác của máy, đặc biệt với những ứng dụng cần đầu máy di chuyển nhiều hơn trong quá trình ép hoặc dập. Theo thông tin sản phẩm, NH1200 được thiết kế để kết hợp lực đẩy 9 kN với hành trình 125 mm. dot B

Đây là thông số cần đặc biệt quan tâm nếu doanh nghiệp đang lựa chọn giữa các model Hand Press có hành trình khác nhau. Không nên chỉ so sánh lực ép mà cần đối chiếu cả hành trình, chiều cao khuôn và khoảng dịch chuyển thực tế.

Chiều cao đầu máy điều chỉnh 75–320 mm

NH1200 có chiều cao di chuyển của đầu máy từ 75–320 mm.

Khoảng điều chỉnh rộng cho phép người vận hành thiết lập vị trí đầu máy phù hợp với nhiều loại khuôn và chi tiết khác nhau. Điều này đặc biệt hữu ích khi máy được sử dụng cho nhiều công đoạn hoặc nhiều bộ khuôn.

Khi lựa chọn, nên đối chiếu chiều cao khuôn, chiều cao phôi và khoảng không gian cần thiết trong quá trình thao tác với phạm vi 75–320 mm của máy.

Độ sâu cổ trục 105 mm

NH1200 có độ sâu cổ trục 105 mm, tạo không gian đưa chi tiết vào khu vực gia công.

Thông số này cần được xem xét cùng với kích thước và vị trí cần gia công trên chi tiết. Với các chi tiết có vùng thao tác nằm sâu bên trong, cần kiểm tra khoảng cách thực tế từ vị trí ép đến thân máy trước khi lựa chọn khuôn.

Độ sâu cổ trục càng phù hợp với chi tiết sẽ càng thuận tiện cho việc định vị khuôn và phôi.

Bàn máy 180 × 120 mm và kết cấu rãnh chữ T

NH1200 sử dụng tấm máy 180 × 120 mm², phù hợp để bố trí khuôn, đồ gá và chi tiết trong vùng làm việc.

Bản vẽ sản phẩm cũng thể hiện chi tiết rãnh chữ T, cho phép người dùng xem xét phương án cố định khuôn hoặc đồ gá theo cấu hình bàn máy.

Khi sử dụng khuôn hoặc đồ gá gia công riêng, nên đối chiếu kích thước thực tế với bản vẽ bàn máy và rãnh chữ T trước khi chế tạo.

Thiết kế nhỏ gọn nhưng lực ép cao

Mặc dù NH1200 đạt lực ép tối đa 9,0 kN và hành trình 125 mm, tài liệu sản phẩm vẫn nhấn mạnh thiết kế nhỏ gọn, tiết kiệm không gian.

Máy có chiều cao thân 540 mm và trọng lượng 42 kg. Đây là cấu hình cần được xem xét khi bố trí máy trong khu vực sản xuất, đặc biệt cần đảm bảo bề mặt lắp đặt đủ chắc chắn và ổn định.

NAKASEIKI cũng mô tả NH1200 là máy có khả năng thao tác thuận tiện, điều chỉnh hành trình và thay đổi công cụ dễ dàng. dot B

Cơ cấu vận hành và góc quay toàn hành trình 162°

Tài liệu sản phẩm NH1200 ghi góc quay toàn hành trình 162°.

Góc quay là thông số liên quan trực tiếp đến thao tác của người vận hành và chuyển động của cơ cấu máy. Khi bố trí NH1200, cần đảm bảo khu vực xung quanh có đủ không gian để thao tác tay gạt thuận tiện.

Tài liệu kỹ thuật bên ngoài của NAKASEIKI cũng ghi nhận NH1200 sử dụng cơ cấu cho phép duy trì lực đẩy cao trong quá trình hành trình dài. 製造業向け情報検索サイト イプロスものづくり

Dễ dàng điều chỉnh hành trình và thay đổi công cụ

Một ưu điểm được nhấn mạnh của NH1200 là khả năng điều chỉnh hành trình và thay đổi công cụ thuận tiện.

Điều này giúp giảm thời gian thiết lập máy khi thay đổi công việc hoặc sử dụng các bộ khuôn khác nhau. Với môi trường sản xuất có nhiều loại chi tiết, khả năng thay đổi cấu hình nhanh là yếu tố cần được xem xét cùng với lực ép và hành trình.

Ứng dụng của máy dập tay NAKASEIKI NH1200

Với lực ép 9,0 kN và hành trình 125 mm, NH1200 phù hợp để xem xét cho các công việc sử dụng máy dập tay cần lực lớn và phạm vi chuyển động dài.

Một số nhóm ứng dụng có thể xem xét gồm:

  • Ép chi tiết.
  • Lắp ráp cơ khí.
  • Dập.
  • Uốn.
  • Tạo hình.
  • Tán đinh.
  • Các công việc cần lực ép cao kết hợp hành trình dài.
  • Gia công các chi tiết có kích thước lớn hơn so với những model Hand Press nhỏ.

Tài liệu sản phẩm cũng định hướng NH1200 cho nhiều công việc nhờ sự kết hợp giữa lực đẩy mạnh, độ sâu cổ trục và hành trình dài. dot B

Khi nào nên chọn NAKASEIKI NH1200?

NH1200 phù hợp để xem xét khi doanh nghiệp cần:

  • Máy dập tay Hand Press lực tối đa 9,0 kN.
  • Hành trình dài 125 mm.
  • Chiều cao đầu máy điều chỉnh 75–320 mm.
  • Độ sâu cổ trục 105 mm.
  • Bàn máy 180 × 120 mm.
  • Khả năng điều chỉnh hành trình và thay đổi công cụ thuận tiện.
  • Máy phục vụ các công việc cần lực ép cao nhưng vẫn yêu cầu thao tác thủ công.
  • Gia công các chi tiết có yêu cầu về hành trình dài và không gian thao tác lớn.

Nếu đang so sánh NH1200 với các model khác trong dòng NAKASEIKI, có thể đối chiếu với [NAKASEIKI NH1000 – Hand Press 10,0 kN]. NH1000 có lực ép theo bảng kỹ thuật cao hơn nhưng hành trình chỉ 30 mm, trong khi NH1200 tập trung vào hành trình 125 mm. dot B

Đối với nhu cầu lực ép thấp hơn nhưng vẫn sử dụng bàn máy 180 × 120 mm, [NAKASEIKI NH600 – Hand Press 6,0 kN] cũng là một model có thể dùng để đối chiếu về cấu hình.

Liên hệ tư vấn máy dập tay NAKASEIKI NH1200

Nếu doanh nghiệp đang tìm máy dập tay NAKASEIKI NH1200 – Hand Press 9,0 kN, MECIND có thể hỗ trợ tư vấn dựa trên yêu cầu gia công và cấu hình khuôn thực tế.

Khi gửi yêu cầu, nên cung cấp:

  • Công việc cần thực hiện.
  • Vật liệu và kích thước chi tiết.
  • Lực ép dự kiến.
  • Hành trình cần thiết.
  • Kích thước khuôn.
  • Trọng lượng khuôn và dụng cụ.
  • Kích thước đồ gá nếu có.
  • Hình ảnh hoặc bản vẽ chi tiết.
