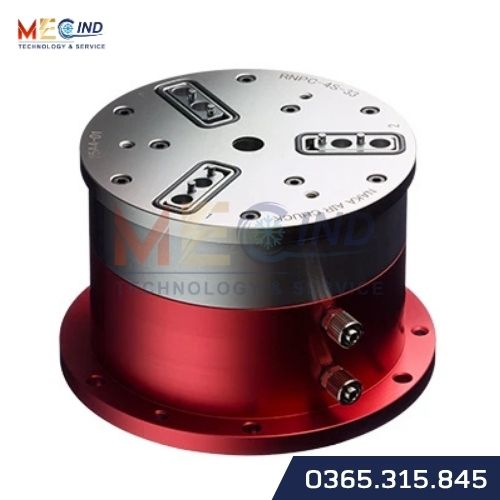

Mâm Kẹp Khí Nén NAKASEIKI RNPC-4S-33 là mâm kẹp khí nén mới thuộc RNPC Standard Series, thiết kế dạng Wedge, trượt song song, kích thước 4 inch và 3 chấu kẹp. Sản phẩm hướng đến các hệ thống cần độ chính xác cao, kích thước nhỏ gọn và khả năng lắp đặt trong không gian hạn chế.
Với độ chính xác lặp lại ±0,002 mm, hành trình chấu Ø3 mm và cơ cấu piston tích hợp, RNPC-4S-33 là lựa chọn đáng xem xét cho các ứng dụng kẹp và định vị yêu cầu độ ổn định cao.
Thông tin Mâm Kẹp Khí Nén NAKASEIKI RNPC-4S-33
| Thông số | RNPC-4S-33 |
|---|---|
| Dòng sản phẩm | RNPC Standard Series |
| Kiểu | Wedge, trượt song song |
| Kích thước | 4 inch |
| Số chấu kẹp | 3 |
| Hành trình chấu | Ø3 mm |
| Độ chính xác lặp lại | ±0,002 mm |
| Phương thức truyền động | Piston tích hợp |
| Cổng cấp khí | M5, bên hông |
| Số cổng khí | 2 |
| Áp suất vận hành | 0,2–0,6 MPa |

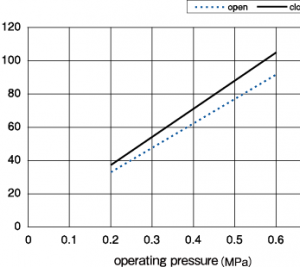

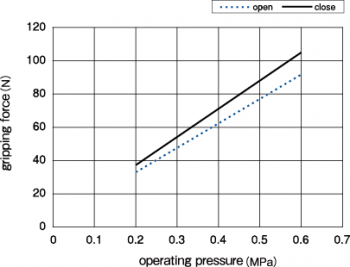

| Lực kẹp lý thuyết – mở | 1.447 N tại 0,1 MPa |
| Lực kẹp lý thuyết – đóng | 1.353 N tại 0,1 MPa |
| Tốc độ quay tối đa – chấu thép | 5.900 vòng/phút |
| Tốc độ quay tối đa – chấu nhôm | 4.100 vòng/phút |
| Khối lượng | 2,7 kg |
| Mô-men quán tính | 0,00386 kg·m² |
| Nhiệt độ vận hành | -10 đến +60°C |
Các giá trị trên được lấy từ bảng thông số kỹ thuật RNPC-4S-33 trên trang sản phẩm NAKASEIKI.
Thiết kế nhỏ gọn cho không gian hạn chế
RNPC-4S-33 có kích thước 4 inch và thuộc loại mâm kẹp cố định, được định hướng cho các hệ thống có không gian lắp đặt hạn chế. Thiết kế tiêu chuẩn hóa của dòng RNPC hướng đến việc rút ngắn thời gian giao hàng và tối ưu chi phí.
Đây là điểm đáng chú ý khi xây dựng thiết bị cần mâm kẹp có kích thước gọn nhưng vẫn yêu cầu độ chính xác cao.
Độ chính xác lặp lại ±0,002 mm
Một trong những thông số nổi bật của RNPC-4S-33 là độ chính xác lặp lại ±0,002 mm. Mâm kẹp sử dụng 3 chấu với hành trình quy đổi theo đường kính Ø3 mm, phù hợp với các ứng dụng cần duy trì vị trí kẹp ổn định.
Cơ cấu piston tích hợp tạo lực truyền động cho cơ cấu kẹp dạng Wedge và trượt song song.
Có lỗ xuyên tiêu chuẩn hỗ trợ thổi khí và kiểm tra vị trí
RNPC-4S-33 được trang bị lỗ rỗng tiêu chuẩn, có thể sử dụng cho chức năng thổi khí và phát hiện tình trạng đặt phôi (seating detection). Đây là một điểm đáng chú ý khi tích hợp mâm kẹp vào hệ thống tự động hóa hoặc thiết bị kiểm tra.
Sản phẩm có 2 cổng cấp khí M5 ở bên hông, giúp thuận tiện hơn cho việc bố trí đường khí trong hệ thống.
Tốc độ quay lên đến 5.900 vòng/phút
Tốc độ quay cho phép của RNPC-4S-33 phụ thuộc vào loại chấu sử dụng:
- Chấu thép: tối đa 5.900 vòng/phút.
- Chấu nhôm: tối đa 4.100 vòng/phút.
Đây là các giá trị tính toán và thực tế có thể thay đổi tùy thuộc vào khối lượng và hình dạng của chấu. Vì vậy, khi thiết kế hệ thống quay cần đối chiếu cấu hình chấu thực tế.
Ứng dụng
Mâm kẹp khí nén RNPC-4S-33 có thể được xem xét cho:
- Cơ cấu kẹp và định vị chi tiết.
- Thiết bị tự động hóa.
- Hệ thống cần mâm kẹp kích thước nhỏ gọn.
- Ứng dụng yêu cầu độ chính xác lặp lại cao.
- Cơ cấu có chức năng thổi khí hoặc phát hiện tình trạng đặt phôi.
- Các hệ thống có yêu cầu tốc độ quay cao.
Khi nào nên chọn RNPC-4S-33?
RNPC-4S-33 phù hợp khi cần một mâm kẹp khí nén 4 inch, 3 chấu, có độ chính xác lặp lại ±0,002 mm, hành trình Ø3 mm và thiết kế nhỏ gọn.
Model này đặc biệt đáng xem xét nếu hệ thống yêu cầu đồng thời độ chính xác cao, tốc độ quay cao, không gian lắp đặt hạn chế và khả năng tích hợp thổi khí hoặc phát hiện tình trạng đặt phôi.
Lưu ý: Tốc độ quay tối đa là giá trị tính toán; tốc độ thực tế có thể thay đổi theo khối lượng và hình dạng chấu. Độ chính xác lặp lại được NAKASEIKI ghi là thông số tham khảo đối với sản phẩm mới.
