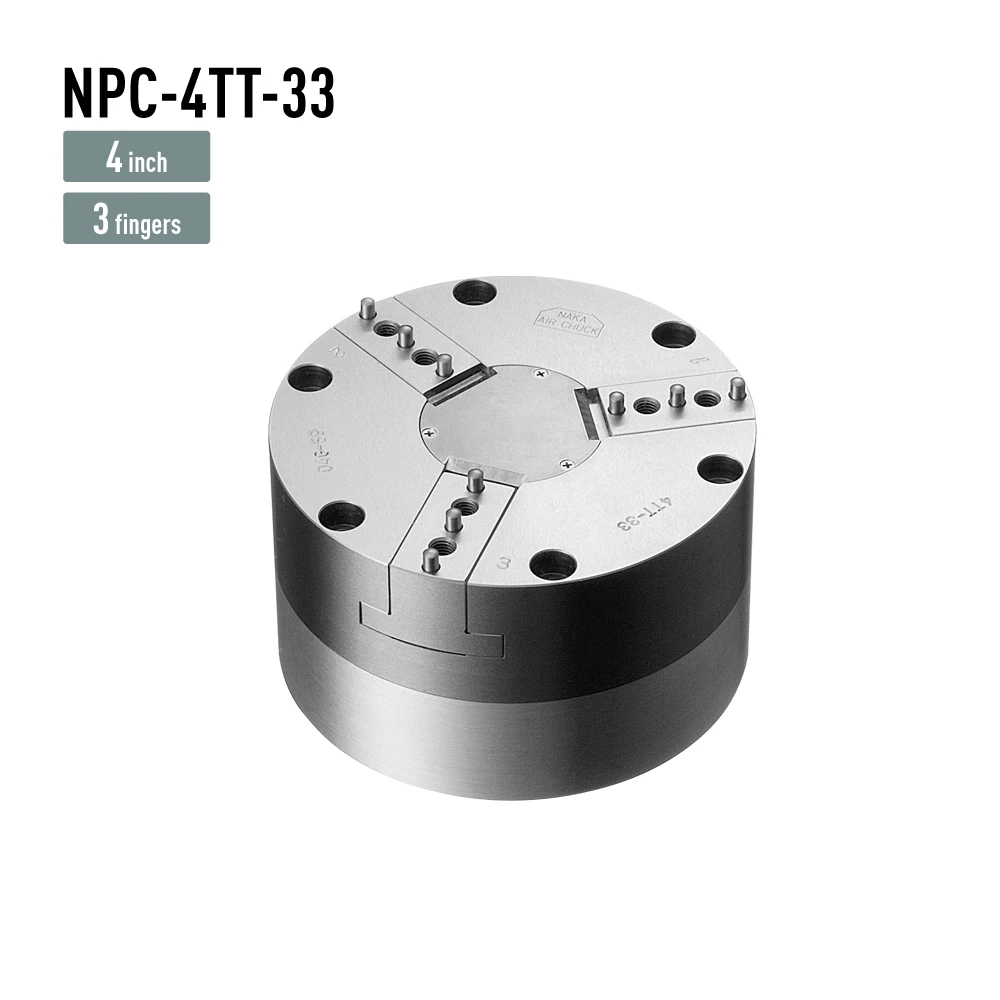

Mâm kẹp khí nén NAKASEIKI NPC-4TT-33 thuộc dòng loại xoay, được thiết kế để gắn vào máy tiện NC, phù hợp cho các thao tác như tiện, cuộn và các ứng dụng tương tự. Model nổi bật với độ chính xác lặp lại 0,002 mm và khả năng làm việc ở tốc độ quay cao.
NPC-4TT-33 sử dụng 3 chấu kẹp, thân chính bằng thép, khối lượng 2.260 g và tốc độ quay cho phép lên đến 3.000 vòng/phút.
Thông tin Mâm kẹp khí nén NAKASEIKI NPC-4TT-33
| Thông số | NPC-4TT-33 |
|---|---|
| Độ chính xác lặp lại | 0,002 mm |
| Số lượng chấu kẹp | 3 |
| Hành trình chấu | Chưa thể hiện trong bảng thông số |
| Khoảng cách lỗ lắp đặt | P.C.D 89 |
| Bu lông lắp phía bên ngoài | M5 × 6 vị trí |
| Kích thước lắp phần thân chính | Ø82,5h7 × 1,5 mm |
| Môi chất sử dụng | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa |
| Vật liệu thân chính | Fe |
| Khối lượng thân chính | 2.260 g |
| Tốc độ quay cho phép | 3.000 vòng/phút* |
| Lực kẹp đường kính ngoài | 1.267 N tại 0,1 MPa |
| Ống cấp khí | FT-20 / FTB-20 |
| Vị trí cổng khí | Chính giữa mặt sau |
* Tài liệu lưu ý cần liên hệ riêng nếu sử dụng vượt quá tốc độ quay cho phép.
Phù hợp cho máy tiện NC
Theo tài liệu sản phẩm, NPC-4TT-33 có thể gắn vào máy tiện NC để thực hiện các thao tác tiện, cuộn và các ứng dụng tương tự.
Thiết kế thuộc dòng loại xoay giúp mâm kẹp kết hợp chức năng giữ phôi với chuyển động quay. Đây là cấu hình phù hợp để tích hợp vào các hệ thống gia công cần kiểm soát vị trí của chi tiết trong quá trình vận hành.
Khi đưa vào máy, cần xem xét đồng thời kích thước phôi, lực kẹp, tốc độ quay và kết cấu gá lắp thực tế.
Độ chính xác lặp lại 0,002 mm
NPC-4TT-33 có độ chính xác lặp lại 0,002 mm, tương đương 2 μm.
Thông số này phù hợp với những ứng dụng yêu cầu vị trí kẹp được duy trì ổn định qua nhiều chu kỳ. Tuy nhiên, độ chính xác thực tế của toàn bộ hệ thống còn phụ thuộc vào máy tiện, kết cấu gá, chấu kẹp, phương pháp định vị và điều kiện gia công.
3 chấu kẹp
Model sử dụng 3 chấu kẹp, phù hợp với cấu hình mâm kẹp dùng cho các ứng dụng gia công và xoay phôi.
Tài liệu hình ảnh cung cấp không thể hiện giá trị cụ thể của hành trình chấu kẹp, vì vậy thông số này cần được đối chiếu thêm với bản vẽ hoặc tài liệu kỹ thuật đầy đủ của NPC-4TT-33 trước khi lựa chọn.
Tốc độ quay đến 3.000 vòng/phút
NPC-4TT-33 có tốc độ quay cho phép 3.000 vòng/phút.
Đây là thông số quan trọng khi sử dụng mâm kẹp trên máy tiện NC. Tài liệu cũng ghi chú rằng nếu sử dụng vượt quá tốc độ quay cho phép, cần liên hệ riêng để được tư vấn.

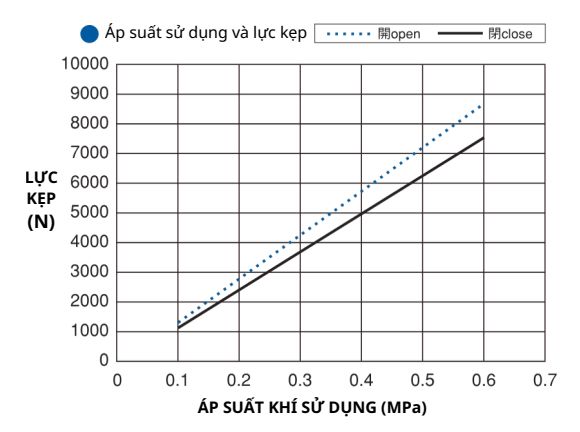

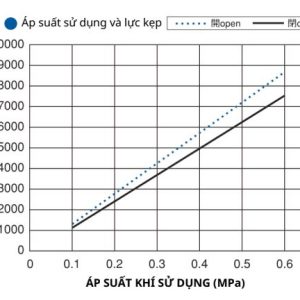

Mâm kẹp sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa. Lực kẹp đường kính ngoài đạt 1.267 N tại áp suất 0,1 MPa.
Thân thép và kết cấu lắp đặt
NPC-4TT-33 sử dụng thân chính bằng thép (Fe) với khối lượng 2.260 g.
Các thông số lắp đặt được thể hiện trong tài liệu gồm:
- P.C.D: 89 mm.
- Bu lông lắp phía bên ngoài: M5 × 6 vị trí.
- Kích thước lắp phần thân chính: Ø82,5h7 × 1,5 mm.
- Ống cấp khí: FT-20 / FTB-20.
- Vị trí cổng khí: chính giữa mặt sau.
Các kích thước cần được đối chiếu với kết cấu máy tiện NC trước khi gia công vị trí lắp đặt.
Ứng dụng
NAKASEIKI NPC-4TT-33 phù hợp cho:
- Máy tiện NC.
- Thao tác tiện.
- Thao tác cuộn.
- Cơ cấu kẹp và xoay phôi.
- Thiết bị gia công tự động.
- Hệ thống cần độ chính xác lặp lại cao.
- Các ứng dụng yêu cầu tốc độ quay cao.
Khi nào nên chọn NPC-4TT-33?
NPC-4TT-33 phù hợp khi cần mâm kẹp khí nén loại xoay cho máy tiện NC, đặc biệt với ứng dụng yêu cầu độ chính xác lặp lại 0,002 mm và tốc độ quay cho phép đến 3.000 vòng/phút.
Model có 3 chấu kẹp, thân thép 2.260 g và lực kẹp đường kính ngoài 1.267 N tại 0,1 MPa.
Trước khi lựa chọn, cần kiểm tra kích thước phôi, hành trình chấu, lực kẹp, tốc độ quay và kích thước lắp đặt. Riêng hành trình chấu cần xác minh thêm từ tài liệu kỹ thuật đầy đủ vì hình ảnh được cung cấp không thể hiện giá trị cụ thể.
