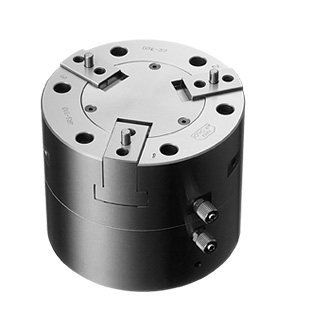

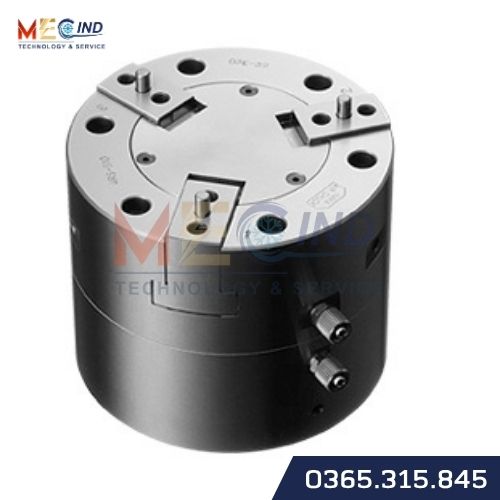

Mâm Kẹp Khí Nén Cố Định NAKASEIKI NPC-4RS-310

Mâm kẹp khí nén NAKASEIKI NPC-4RS-310 sử dụng 3 chấu kẹp với hành trình dài Ø10 mm, mang lại khả năng linh hoạt khi kẹp các chi tiết có đường kính khác nhau. Model có độ chính xác lặp lại 0,005 mm, áp suất khí vận hành 0,15–0,6 MPa và 2 cổng khí bên hông, phù hợp cho các ứng dụng kẹp và định vị phôi trong hệ thống gia công, đồ gá và tự động hóa.

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-4RS-310 được thiết kế với hành trình chấu dài Ø10 mm, mang lại tính linh hoạt cao khi kẹp các chi tiết có đường kính khác nhau. Model sử dụng 3 chấu kẹp, độ chính xác lặp lại 0,005 mm và 2 cổng khí bố trí ở mặt bên.

Với hành trình dài, NPC-4RS-310 phù hợp cho các ứng dụng cần khả năng thích ứng với nhiều kích thước chi tiết mà vẫn duy trì cơ cấu kẹp bằng khí nén ổn định.

Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-4RS-310

Thông số NAKASEIKI NPC-4RS-310
Loại Mâm kẹp khí nén
Số lượng chấu kẹp 3
Hành trình chấu Ø10 mm
Độ chính xác lặp lại 0,005 mm
Khoảng cách lắp đặt P.C.D 89
Bu lông lắp phía bên ngoài M5 × 6 vị trí
Kích thước lắp phần thân chính Ø75H7 × 2,5 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Fe
Khối lượng thân chính 4.990 g
Tốc độ quay cho phép —

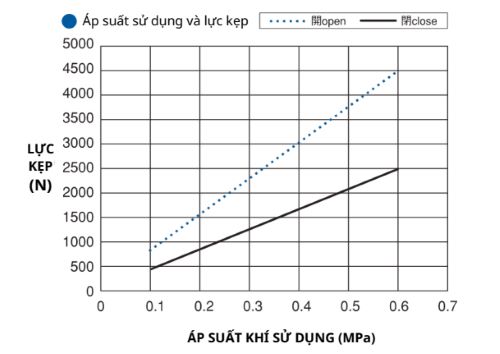

Lực kẹp đường kính ngoài 417 N tại áp suất 0,1 MPa
Vị trí cổng khí 2 điểm ở mặt bên

Đặc điểm nổi bật của NPC-4RS-310

Mâm Kẹp Khí Nén NAKASEIKI NPC-4RS-310
Mâm Kẹp Khí Nén NAKASEIKI NPC-4RS-310

Hành trình chấu dài Ø10 mm

Điểm nổi bật của NPC-4RS-310 là hành trình chấu Ø10 mm. Hành trình dài giúp mâm kẹp có tính linh hoạt cao hơn khi làm việc với các chi tiết có đường kính khác nhau.

Đây là thông số cần được ưu tiên xem xét khi ứng dụng yêu cầu phạm vi kẹp linh hoạt và không muốn giới hạn quá nhiều bởi kích thước chi tiết.

Thiết kế 3 chấu kẹp

NPC-4RS-310 sử dụng 3 chấu kẹp, phù hợp cho các ứng dụng cần giữ và định vị chi tiết theo cơ cấu kẹp đối xứng.

Khi lựa chọn, cần xem xét hình dạng, kích thước và bề mặt tiếp xúc của phôi để xác định phương án chấu kẹp phù hợp.

Độ chính xác lặp lại 0,005 mm

Mâm kẹp có độ chính xác lặp lại 0,005 mm, tương đương 5 μm. Thông số này giúp duy trì sự ổn định của vị trí kẹp qua các chu kỳ làm việc.

Độ chính xác thực tế của toàn bộ hệ thống còn phụ thuộc vào kết cấu đồ gá, phương án định vị và điều kiện lắp đặt.

Kết nối khí và lắp đặt

NPC-4RS-310 sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa. Hai cổng khí được bố trí ở mặt bên của thân mâm kẹp, thuận tiện cho việc kết nối với hệ thống khí của thiết bị.

Các thông số lắp đặt cần kiểm tra gồm P.C.D 89, M5 × 6 vị trí và kích thước lắp phần thân chính Ø75H7 × 2,5 mm. Việc đối chiếu các kích thước này với thiết kế máy hoặc đồ gá cần được thực hiện trước khi lắp đặt.

Ứng dụng

NAKASEIKI NPC-4RS-310 phù hợp với các hệ thống cần mâm kẹp khí nén có hành trình chấu dài và khả năng thích ứng với nhiều đường kính chi tiết.

Một số ứng dụng có thể xem xét:

  • Kẹp và định vị chi tiết có nhiều kích thước đường kính.
  • Đồ gá sử dụng cơ cấu kẹp khí nén.
  • Hệ thống gia công và giữ phôi.
  • Thiết bị tự động hóa cần thay đổi kích thước chi tiết.
  • Các hệ thống yêu cầu độ chính xác lặp lại 0,005 mm.

Khi nào nên chọn NPC-4RS-310?

NPC-4RS-310 nên được xem xét khi yêu cầu quan trọng của hệ thống là hành trình chấu dài Ø10 mm, giúp tăng tính linh hoạt khi kẹp các chi tiết có đường kính khác nhau.

Trước khi lựa chọn, cần kiểm tra đồng thời hành trình chấu, số lượng chấu, kích thước lắp đặt, áp suất khí và lực kẹp để bảo đảm model đáp ứng đúng yêu cầu của thiết bị.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
