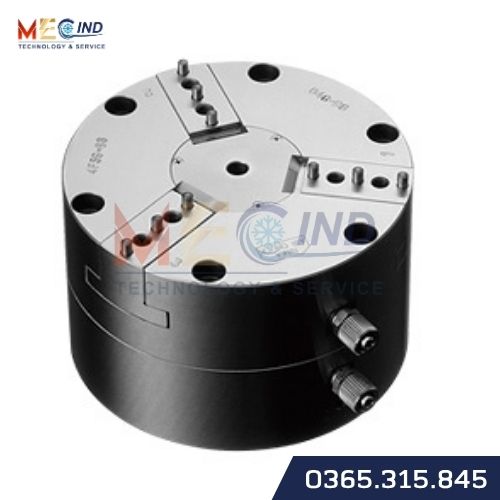

Mâm kẹp khí nén NAKASEIKI NPC-4FSS-33 là model Fixed Type sử dụng cơ cấu kẹp Wedge Type với 3 chấu, kích thước 4 inch. Sản phẩm được thiết kế với lỗ xuyên tâm Ø6 mm, cho phép chèn cảm biến vào bên trong và sử dụng cho các ứng dụng đồ gá kiểm tra.
Bên cạnh chức năng kẹp phôi, NPC-4FSS-33 còn hỗ trợ các yêu cầu như xác nhận vị trí đặt phôi, làm mát và loại bỏ phoi cắt. Chấu kẹp có độ chính xác lặp lại 2 μm (0,002 mm), phù hợp với các hệ thống yêu cầu khả năng định vị và giữ phôi ổn định.
Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-4FSS-33
Các thông số dưới đây giúp nhanh chóng xác định NAKASEIKI NPC-4FSS-33 có phù hợp với hệ thống hay không:
| Thông số | NAKASEIKI NPC-4FSS-33 |
|---|---|
| Loại | Fixed Type |
| Kiểu cơ cấu | Wedge Type |
| Kích thước | 4 inch |
| Số lượng chấu | 3 |
| Hành trình chấu | Ø3 mm |
| Độ chính xác lặp lại | 0,002 mm |
| Lỗ xuyên tâm | Ø6 mm |
| Khoảng cách lắp đặt | P.C.D 89 |
| Bu lông lắp phía bên ngoài | M5 × 6 vị trí |
| Kích thước lắp phần thân chính | Ø60H7 × 2 mm |
| Môi chất sử dụng | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa |
| Vật liệu thân chính | Fe |
| Khối lượng thân chính | 3.030 g |
| Tốc độ quay cho phép | — |

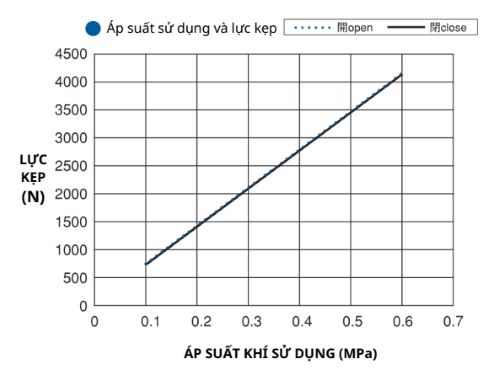

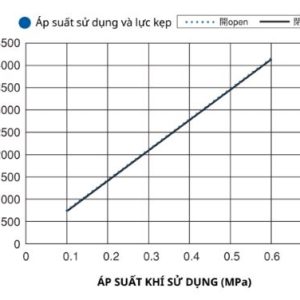

| Lực kẹp đường kính ngoài | 697 N tại áp suất 0,1 MPa |
| Vị trí cổng khí | 2 điểm ở mặt bên |
Trong đó, lỗ xuyên Ø6 mm là một thông số đáng chú ý của model, đặc biệt với hệ thống cần bố trí cảm biến hoặc thực hiện các chức năng hỗ trợ tại khu vực trung tâm của mâm kẹp.
Đặc điểm nổi bật
Cấu hình Fixed Type 3 chấu
NPC-4FSS-33 được thiết kế dạng mâm kẹp khí nén cố định, sử dụng 3 chấu theo cơ cấu Wedge Type. Cấu hình này phù hợp với các hệ thống cần giữ và định vị phôi ổn định trong quá trình gia công hoặc chuyển phôi.
Độ chính xác lặp lại 0,002 mm
Model có độ chính xác lặp lại 0,002 mm (2 μm), phù hợp với những ứng dụng yêu cầu vị trí kẹp được duy trì ổn định qua nhiều chu kỳ làm việc.
Để đạt độ chính xác tổng thể của hệ thống, cần xem xét đồng thời mâm kẹp, đồ gá, cơ cấu định vị và điều kiện lắp đặt.
Lỗ xuyên Ø6 mm
Thiết kế lỗ xuyên Ø6 mm cho phép tích hợp thêm các chức năng bên trong hoặc phía sau vùng kẹp. Lỗ xuyên có thể được sử dụng cho các ứng dụng liên quan đến cảm biến, phát hiện vị trí phôi, cấp dung dịch làm mát và loại bỏ phoi.
Đây là điểm cần đặc biệt lưu ý khi thiết kế hệ thống tự động hoặc thiết bị cần kết hợp chức năng kẹp với kiểm tra phôi.
Kết nối khí bên hông
NPC-4FSS-33 có 2 cổng kết nối khí ở bên hông, sử dụng khí nén với áp suất làm việc 0,15–0,6 MPa. Khi tích hợp, cần kiểm tra vị trí đường ống và không gian xung quanh để bảo đảm không ảnh hưởng đến quá trình kẹp và thao tác với phôi.
Ứng dụng
NAKASEIKI NPC-4FSS-33 phù hợp để sử dụng trong:
- Gia công: giữ và định vị phôi trong quá trình gia công.
- Chuyển phôi: kẹp và giữ chi tiết trong các cơ cấu chuyển phôi.
- Đo lường: ứng dụng trong hệ thống yêu cầu độ chính xác cao.
- Phát hiện vị trí phôi: kết hợp lỗ xuyên với cảm biến phù hợp.
- Hỗ trợ làm mát và loại bỏ phoi: tận dụng thiết kế lỗ xuyên trong hệ thống.
Khi nào nên chọn NAKASEIKI NPC-4FSS-33?
NPC-4FSS-33 nên được xem xét khi hệ thống cần mâm kẹp khí nén cố định 4 inch, 3 chấu, hành trình Ø3 mm và độ chính xác lặp lại 0,002 mm, đồng thời có yêu cầu sử dụng lỗ xuyên Ø6 mm cho cảm biến hoặc các chức năng hỗ trợ.
Trước khi đặt hàng, cần đối chiếu các thông số lắp đặt P.C.D 89, M5 × 6 vị trí và Ø60H7 × 2 mm, cùng với áp suất khí thực tế của hệ thống.
Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
