Mâm Kẹp Khí Nén Cố Định NAKASEIKI NPC-3RSS-28

Mâm kẹp khí nén NAKASEIKI NPC-3RSS-28 sử dụng 2 chấu với hành trình dài Ø8 mm và lỗ xuyên Ø8 mm. Model có độ chính xác lặp lại 0,01 mm, thân bằng nhôm, khối lượng 1.250 g, phù hợp cho các ứng dụng xác nhận vị trí phôi, dẫn chất làm mát, loại bỏ phoi cắt và kẹp phôi trong hệ thống tự động hóa.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

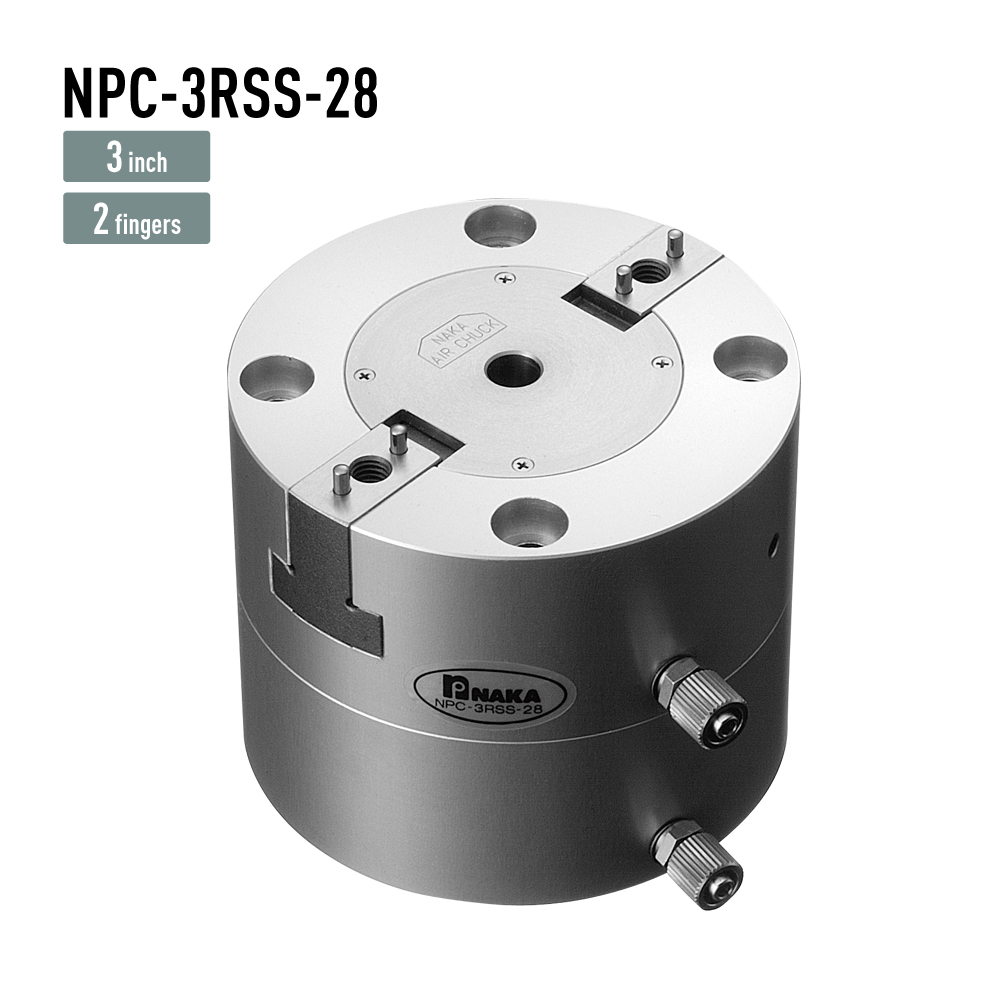

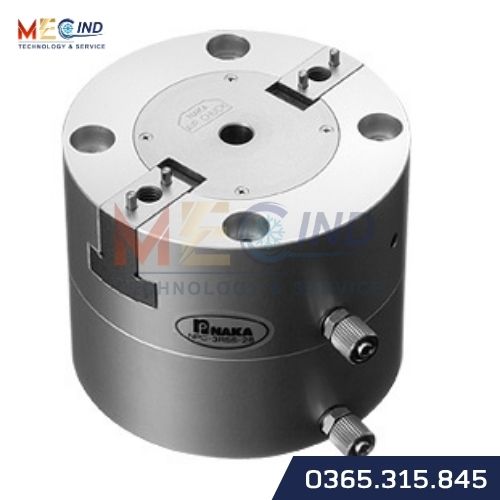

Mâm kẹp khí nén NAKASEIKI NPC-3RSS-28 được thiết kế với 2 chấu kẹp, hành trình dài Ø8 mm và lỗ xuyên Ø8 mm. Lỗ xuyên cho phép sử dụng để xác nhận vị trí đặt phôi, dẫn chất làm mát và loại bỏ phoi cắt trong quá trình vận hành.

Model có độ chính xác lặp lại 0,01 mm, thân chính bằng nhôm với khối lượng 1.250 g, sử dụng khí nén ở áp suất 0,15–0,6 MPa và có 2 cổng khí bố trí ở mặt bên.

Thông tin Mâm kẹp khí nén NAKASEIKI NPC-3RSS-28

Thông số NAKASEIKI NPC-3RSS-28
Số lượng chấu kẹp 2
Hành trình chấu Ø8 mm
Độ chính xác lặp lại 0,01 mm
Lỗ xuyên thân chính Ø8 mm
Khoảng cách lỗ lắp đặt P.C.D 70
Bu lông lắp phía bên ngoài M5 × 4 vị trí
Kích thước lắp phần thân chính Ø50 +0,05/0 × 2 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 1.250 g
Tốc độ quay cho phép —

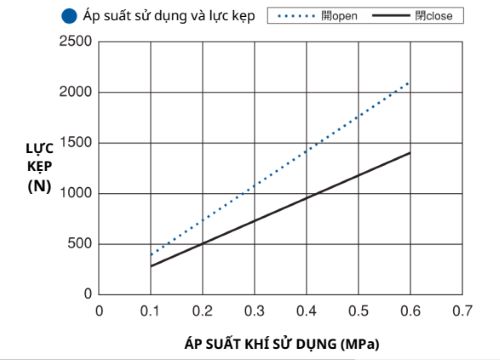

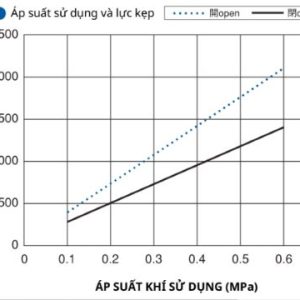

Lực kẹp đường kính ngoài 226 N tại 0,1 MPa
Vị trí cổng khí 2 điểm ở mặt bên

Đặc điểm nổi bật của NPC-3RSS-28

Mâm kẹp khí nén NAKASEIKI NPC-3RSS-28
Mâm kẹp khí nén NAKASEIKI NPC-3RSS-28

Hành trình dài Ø8 mm

NPC-3RSS-28 có hành trình chấu Ø8 mm, giúp tăng tính linh hoạt khi kẹp các chi tiết có đường kính khác nhau.

Đây là thông số cần chú ý khi hệ thống cần xử lý nhiều kích thước chi tiết và yêu cầu phạm vi chuyển động của chấu tương đối rộng.

Lỗ xuyên Ø8 mm

Điểm nổi bật của model là thân chính có lỗ xuyên Ø8 mm. Lỗ xuyên này có thể được sử dụng để xác nhận vị trí đặt phôi, dẫn chất làm mát và loại bỏ phoi cắt.

Thiết kế này phù hợp với những hệ thống cần kết hợp chức năng kẹp phôi với các chức năng kiểm tra hoặc hỗ trợ trong quá trình gia công.

2 chấu kẹp

Model sử dụng 2 chấu kẹp, phù hợp với các phương án kẹp cần hai điểm tiếp xúc. Khi lựa chọn, cần xem xét hình dạng và kích thước phôi để xác định phương án tiếp xúc phù hợp.

Độ chính xác lặp lại 0,01 mm

NPC-3RSS-28 có độ chính xác lặp lại 0,01 mm, tương đương 10 μm. Thông số này giúp duy trì sự ổn định của vị trí kẹp qua các chu kỳ làm việc.

Độ chính xác thực tế của toàn bộ hệ thống còn phụ thuộc vào đồ gá, phương án định vị và điều kiện lắp đặt.

Thiết kế và kết nối khí

Thân chính của NPC-3RSS-28 được làm bằng nhôm (Al), khối lượng 1.250 g. Model sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa và có 2 cổng khí ở mặt bên.

Khi tích hợp vào thiết bị, cần kiểm tra vị trí đường khí cũng như không gian xung quanh mâm kẹp để bảo đảm quá trình lắp đặt và vận hành không bị cản trở.

Kích thước lắp đặt

Các thông số cần kiểm tra khi tích hợp NPC-3RSS-28 gồm:

  • P.C.D: 70 mm.
  • Bu lông lắp phía bên ngoài: M5 × 4 vị trí.
  • Kích thước lắp phần thân chính: Ø50 +0,05/0 × 2 mm.
  • Lỗ xuyên: Ø8 mm.

Việc đối chiếu các kích thước này với thiết kế máy hoặc đồ gá cần được thực hiện trước khi lắp đặt.

Ứng dụng

NAKASEIKI NPC-3RSS-28 phù hợp để sử dụng trong:

  • Kẹp và định vị phôi có nhiều đường kính khác nhau.
  • Xác nhận vị trí đặt phôi.
  • Đồ gá kiểm tra.
  • Hệ thống gia công sử dụng cơ cấu kẹp khí nén.
  • Dẫn chất làm mát đến khu vực cần thiết.
  • Hỗ trợ loại bỏ phoi cắt.
  • Thiết bị và hệ thống tự động hóa.

Khi nào nên chọn NPC-3RSS-28?

NPC-3RSS-28 nên được xem xét khi hệ thống cần mâm kẹp khí nén 2 chấu, hành trình dài Ø8 mm và đồng thời cần lỗ xuyên Ø8 mm để hỗ trợ xác nhận vị trí phôi, dẫn chất làm mát hoặc loại bỏ phoi.

Trước khi lựa chọn, cần đối chiếu hành trình chấu, kích thước phôi, P.C.D 70, M5 × 4 vị trí, kích thước lắp Ø50 +0,05/0 × 2 mm, áp suất khí và yêu cầu lực kẹp với điều kiện thực tế.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.

Liên hệ tư vấn

MECIND cung cấp và tư vấn mâm kẹp khí nén NAKASEIKI NPC-3RSS-28 cho các ứng dụng kẹp phôi, đồ gá kiểm tra, gia công và tự động hóa.

Liên hệ MECIND với thông tin về kích thước phôi, phạm vi đường kính cần kẹp, vị trí lắp đặt và yêu cầu lực kẹp để được tư vấn model phù hợp.
