Mâm Kẹp Khí Nén NAKASEIKI NPC-3RS-28 – Loại Cố Định Tương Thích Với Robot

Mâm kẹp khí nén NAKASEIKI NPC-3RS-28 sử dụng 2 chấu với hành trình dài Ø8 mm, phù hợp cho các chi tiết có đường kính khác nhau và chi tiết dạng góc cạnh. Sản phẩm có độ chính xác lặp lại 0,01 mm, lực kẹp 226 N tại 0,1 MPa, thân nhôm 1.280 g và áp suất khí vận hành 0,15–0,6 MPa.

☎ Hotline: 0365 315 845

[ GỌI NGAY ĐỂ TƯ VẤN & BÁO GIÁ ] [ ZALO / WECHAT / WHATSAPP ]

Send Inquiry

Mâm kẹp khí nén NAKASEIKI NPC-3RS-28 được thiết kế với hành trình chấu dài Ø8 mm, giúp mâm kẹp linh hoạt khi xử lý các chi tiết có đường kính khác nhau. Model sử dụng 2 chấu kẹp, phù hợp với các chi tiết có dạng góc cạnh và có thể ứng dụng trong các hệ thống vận chuyển, lắp ráp và tự động hóa.

Với thân chính bằng nhôm và khối lượng 1.280 g, NPC-3RS-28 là lựa chọn phù hợp cho những cơ cấu cần phạm vi chuyển động của chấu lớn hơn.

Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-3RS-28

Thông số NPC-3RS-28
Độ chính xác lặp lại 0,01 mm
Số lượng chấu kẹp 2
Hành trình chấu Ø8 mm
Khoảng cách lỗ lắp đặt P.C.D 70
Bu lông lắp phía bên ngoài M5 × 4 vị trí
Kích thước lắp phần thân chính Ø50 × 2 mm
Môi chất sử dụng Khí nén
Áp suất khí vận hành 0,15–0,6 MPa
Vật liệu thân chính Al
Khối lượng thân chính 1.280 g
Tốc độ quay cho phép —
Lực kẹp đường kính ngoài 226 N tại 0,1 MPa
Vị trí cổng khí 2 điểm mặt bên

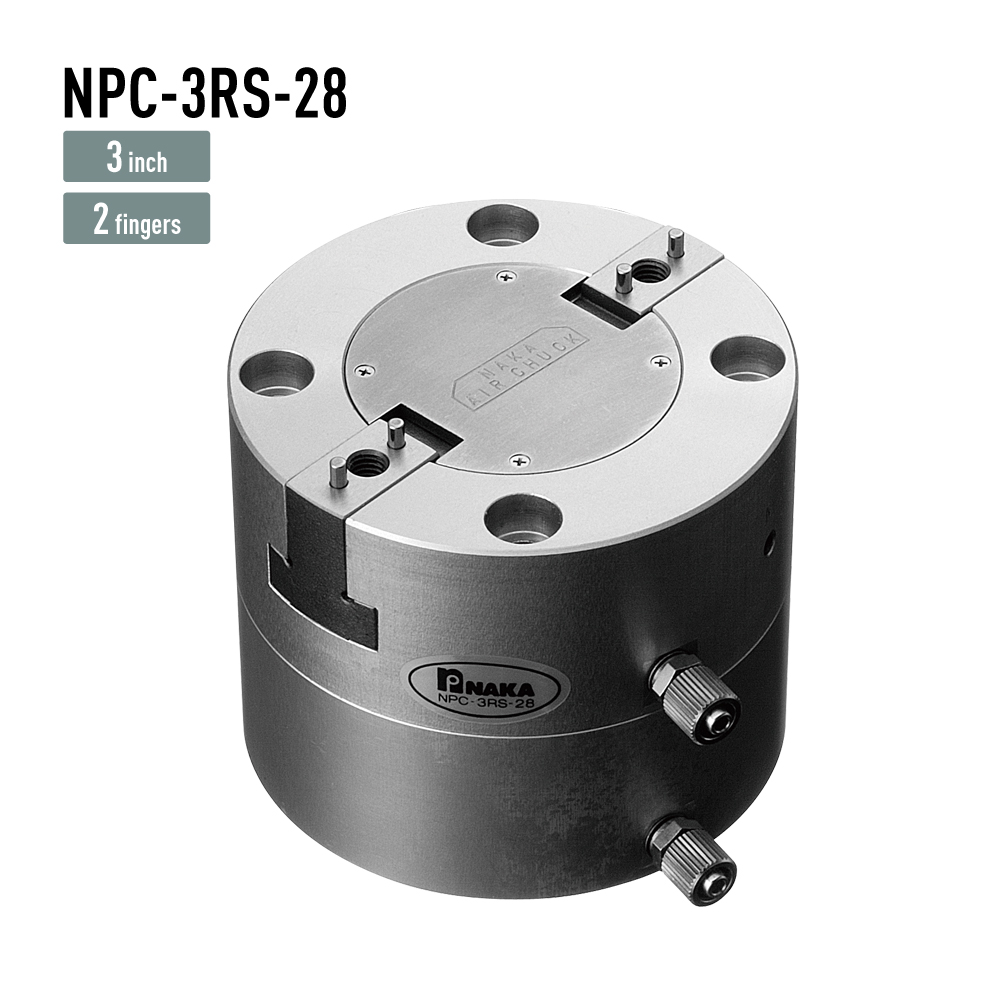

Mâm Kẹp Khí Nén NAKASEIKI NPC-3RS-28
Mâm Kẹp Khí Nén NAKASEIKI NPC-3RS-28

Hành trình dài Ø8 mm, linh hoạt với nhiều đường kính chi tiết

Đặc điểm nổi bật của NPC-3RS-28 là hành trình chấu Ø8 mm. Hành trình dài giúp cơ cấu kẹp có khả năng thích ứng với các chi tiết có đường kính khác nhau trong phạm vi làm việc của chấu.

So với cơ cấu có hành trình ngắn, thiết kế này thuận tiện hơn khi hệ thống cần xử lý nhiều loại chi tiết mà không phải thay đổi cơ cấu kẹp quá thường xuyên.

Khi lựa chọn, vẫn cần kiểm tra đường kính thực tế của phôi và vị trí tiếp xúc của chấu để bảo đảm chi tiết được giữ ổn định.

2 chấu phù hợp với chi tiết dạng góc cạnh

NPC-3RS-28 sử dụng 2 chấu kẹp, được thiết kế phù hợp với chi tiết có dạng góc cạnh.

Cấu hình này có thể được ứng dụng trong các cơ cấu vận chuyển hoặc lắp ráp mà hình dạng phôi yêu cầu phương án kẹp khác với các chi tiết tròn thông thường.

Khi thiết kế ngàm, cần căn cứ vào hình dạng và vị trí bề mặt tiếp xúc của phôi để lựa chọn hình dạng ngàm phù hợp.

Độ chính xác lặp lại 0,01 mm

NPC-3RS-28 có độ chính xác lặp lại 0,01 mm. Thông số này thể hiện khả năng duy trì vị trí kẹp qua các chu kỳ hoạt động.

Trong ứng dụng thực tế, độ chính xác của toàn bộ hệ thống còn phụ thuộc vào kết cấu lắp đặt, độ cứng của ngàm, phương pháp định vị và điều kiện vận hành.

Lực kẹp 226 N tại 0,1 MPa

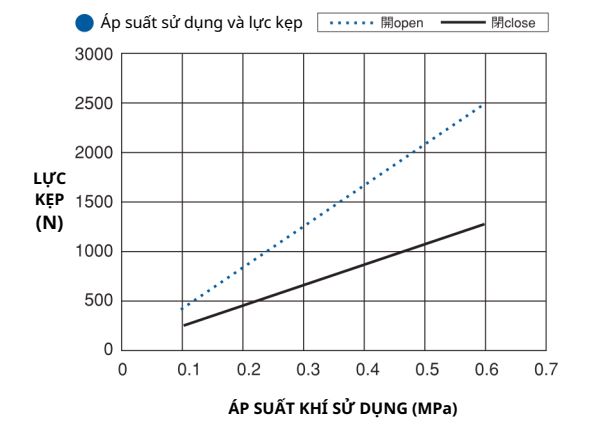

Model có lực kẹp đường kính ngoài 226 N tại áp suất 0,1 MPa. Đường đặc tính trong tài liệu kỹ thuật cho thấy lực kẹp thay đổi theo áp suất khí sử dụng.

NPC-3RS-28 sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa. Khi lựa chọn, cần tính toán lực kẹp cần thiết dựa trên khối lượng phôi, hướng di chuyển, gia tốc và điều kiện tiếp xúc giữa ngàm với chi tiết.

Thiết kế thân nhôm

Thân chính của NPC-3RS-28 được chế tạo bằng nhôm (Al) với khối lượng 1.280 g.

Kích thước lắp phần thân chính là Ø50 × 2 mm, khoảng cách lỗ lắp đặt P.C.D 70 và sử dụng bu lông M5 × 4 vị trí ở phía bên ngoài.

Model có 2 cổng khí ở mặt bên, thuận tiện cho việc kết nối với hệ thống khí nén của thiết bị.

Ứng dụng

NAKASEIKI NPC-3RS-28 phù hợp cho:

  • Tay gắp robot.
  • Hệ thống vận chuyển chi tiết.
  • Thiết bị lắp ráp tự động.
  • Cơ cấu kẹp chi tiết dạng góc cạnh.
  • Ứng dụng cần hành trình chấu dài.
  • Hệ thống xử lý các chi tiết có đường kính khác nhau.
  • Các thiết bị tự động hóa sử dụng khí nén.

Khi nào nên chọn NPC-3RS-28?

NPC-3RS-28 phù hợp khi ứng dụng cần mâm kẹp 2 chấu với hành trình Ø8 mm, đặc biệt khi phải xử lý các chi tiết có đường kính khác nhau hoặc có hình dạng góc cạnh.

Model cũng phù hợp khi hệ thống yêu cầu độ chính xác lặp lại 0,01 mm, lực kẹp 226 N tại 0,1 MPa và kết cấu lắp đặt P.C.D 70.

Trước khi lựa chọn, cần kiểm tra kích thước phôi, phạm vi đường kính cần kẹp, hình dạng chi tiết, lực kẹp, hành trình chấu và không gian lắp đặt.

Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
