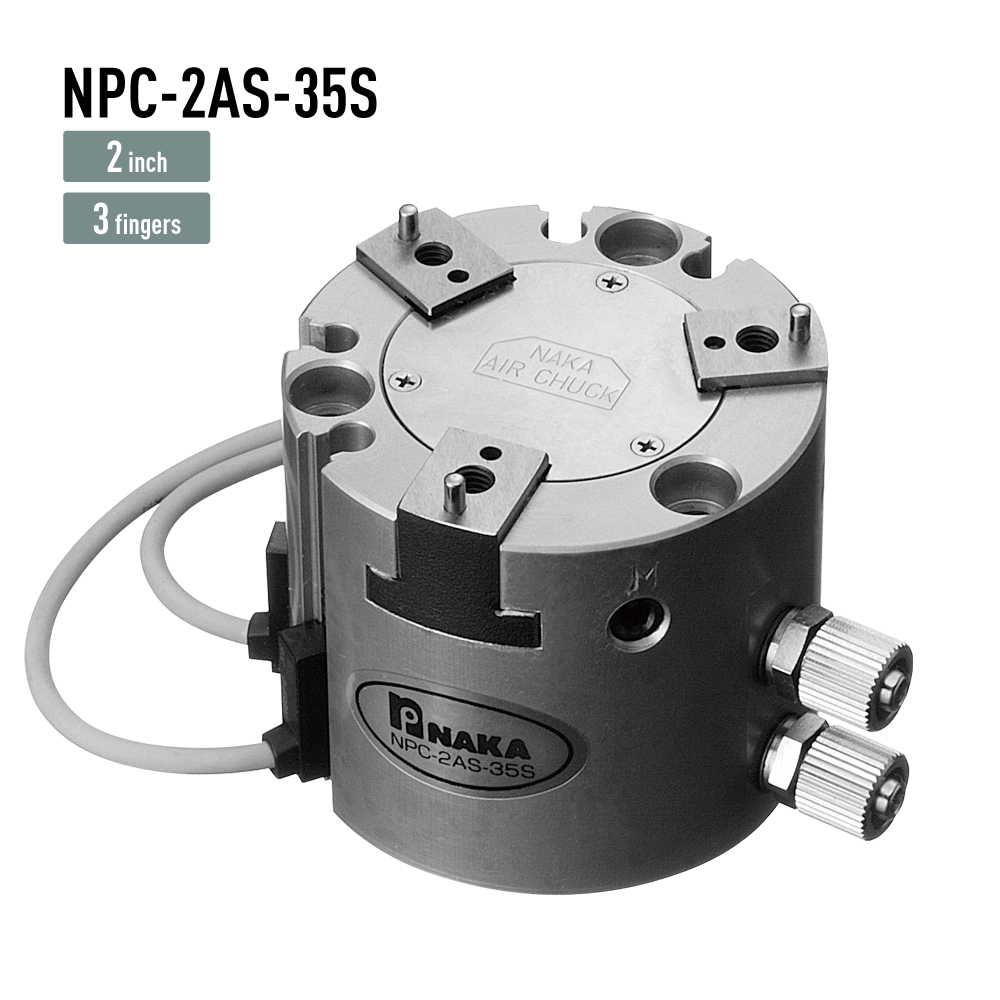

Mâm kẹp khí nén NAKASEIKI NPC-2AS-35S được thiết kế nhỏ gọn với 3 chấu kẹp, hành trình chấu Ø5 mm và độ chính xác lặp lại 0,01 mm. Model có thể gắn nhiều loại cảm biến và công tắc tự động, hỗ trợ kiểm soát quá trình kẹp an toàn và chính xác hơn, đặc biệt phù hợp với các thiết bị tự động hóa.
NPC-2AS-35S sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa, thân chính bằng nhôm và khối lượng chỉ 290 g. Hai cổng khí được bố trí ở mặt bên, thuận tiện cho việc kết nối với hệ thống khí nén.
Thông tin Mâm Kẹp Khí Nén NAKASEIKI NPC-2AS-35S
| Thông số | NAKASEIKI NPC-2AS-35S |
|---|---|
| Số lượng chấu kẹp | 3 |
| Hành trình chấu | Ø5 mm |
| Độ chính xác lặp lại | 0,01 mm |
| Khoảng cách lỗ lắp đặt | P.C.D 42 |
| Bu lông lắp phía bên ngoài | M4 × 3 vị trí |
| Bu lông lắp phía bên trong | M5 × 3 vị trí |
| Kích thước lắp phần thân chính | Ø30 +0,05/0 × 2 mm |
| Môi chất sử dụng | Khí nén |
| Áp suất khí vận hành | 0,15–0,6 MPa |
| Vật liệu thân chính | Al |
| Khối lượng thân chính | 290 g |
| Tốc độ quay cho phép | — |

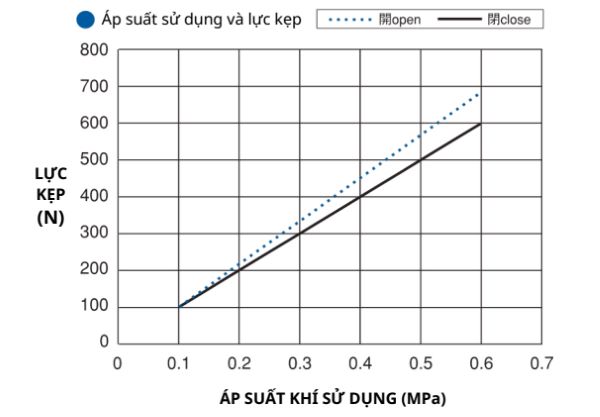

| Lực kẹp đường kính ngoài | 99 N tại 0,1 MPa |
| Vị trí cổng khí | 2 điểm ở mặt bên |
Đặc điểm nổi bật của NPC-2AS-35S
Thiết kế nhỏ gọn cho thiết bị tự động hóa
NPC-2AS-35S có thân chính bằng nhôm (Al) và khối lượng chỉ 290 g, phù hợp với những hệ thống cần cơ cấu kẹp có kích thước và trọng lượng nhỏ.
Thiết kế này thuận tiện khi tích hợp vào các thiết bị tự động hóa, đồ gá hoặc cơ cấu cần hạn chế không gian và tải trọng của hệ thống.
Có thể gắn cảm biến và công tắc tự động
Một đặc điểm đáng chú ý của NPC-2AS-35S là khả năng gắn nhiều loại cảm biến và công tắc tự động. Việc tích hợp các thiết bị này giúp hệ thống có thể kiểm soát trạng thái kẹp, hỗ trợ vận hành an toàn và chính xác hơn.
Đây là thông số cần được quan tâm khi xây dựng hệ thống tự động có yêu cầu nhận biết trạng thái của cơ cấu kẹp.
3 chấu kẹp với hành trình Ø5 mm
Model sử dụng 3 chấu kẹp với hành trình Ø5 mm. Cấu hình này cung cấp chuyển động cần thiết để kẹp và giữ chi tiết trong phạm vi thiết kế.
Khi lựa chọn, cần đối chiếu hành trình chấu với kích thước thực tế của phôi và phương án tiếp xúc của chấu.
Độ chính xác lặp lại 0,01 mm
NPC-2AS-35S có độ chính xác lặp lại 0,01 mm, tương đương 10 μm. Thông số này giúp cơ cấu duy trì vị trí kẹp ổn định trong các chu kỳ vận hành.
Độ chính xác của toàn bộ hệ thống còn phụ thuộc vào kết cấu đồ gá, phương án định vị và điều kiện lắp đặt thực tế.
Lắp đặt và kết nối khí
NPC-2AS-35S có P.C.D 42, sử dụng 3 vị trí bu lông M4 phía bên ngoài và 3 vị trí bu lông M5 phía bên trong. Kích thước lắp phần thân chính là Ø30 +0,05/0 × 2 mm.
Model sử dụng khí nén với áp suất vận hành 0,15–0,6 MPa và có 2 cổng khí ở mặt bên. Khi thiết kế hệ thống, cần kiểm tra kích thước lắp đặt và bố trí đường khí để bảo đảm khả năng tích hợp.
Ứng dụng
NAKASEIKI NPC-2AS-35S phù hợp để sử dụng trong:
- Thiết bị tự động hóa.
- Cơ cấu kẹp và định vị chi tiết.
- Đồ gá có tích hợp cảm biến.
- Hệ thống cần công tắc tự động xác nhận trạng thái kẹp.
- Các thiết bị yêu cầu cơ cấu kẹp nhỏ gọn, trọng lượng nhẹ.
Khi nào nên chọn NPC-2AS-35S?
NPC-2AS-35S nên được xem xét khi hệ thống cần mâm kẹp khí nén 3 chấu, hành trình Ø5 mm, đồng thời có yêu cầu tích hợp cảm biến hoặc công tắc tự động để kiểm soát quá trình kẹp.
Trước khi lựa chọn, cần kiểm tra P.C.D 42, kích thước lắp Ø30 +0,05/0 × 2 mm, vị trí bu lông M4/M5, áp suất khí và yêu cầu lực kẹp để bảo đảm tương thích với thiết bị.
Quý khách có thể tham khảo thêm mâm kẹp khí nén để lựa chọn giải pháp kẹp phù hợp với yêu cầu của hệ thống.
