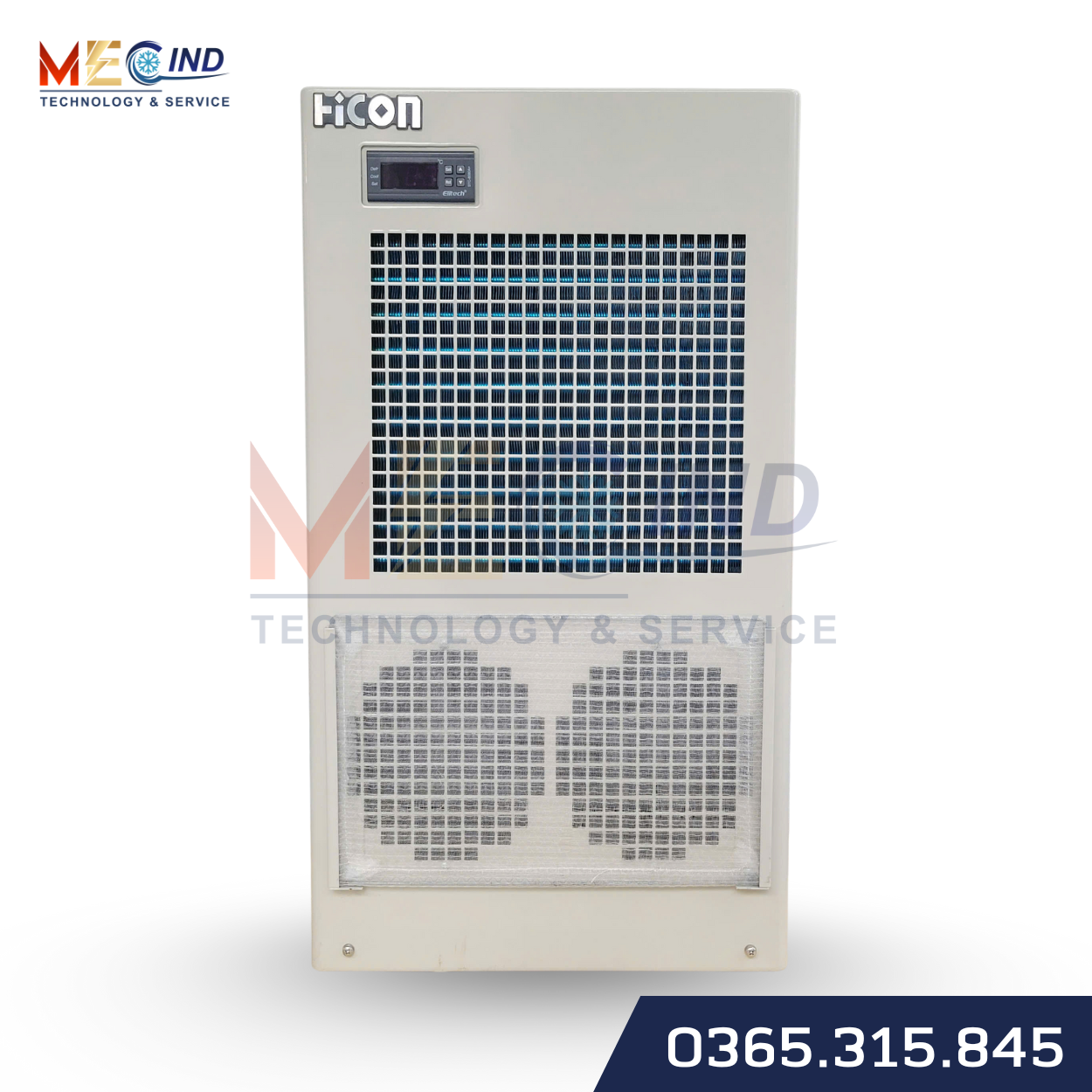

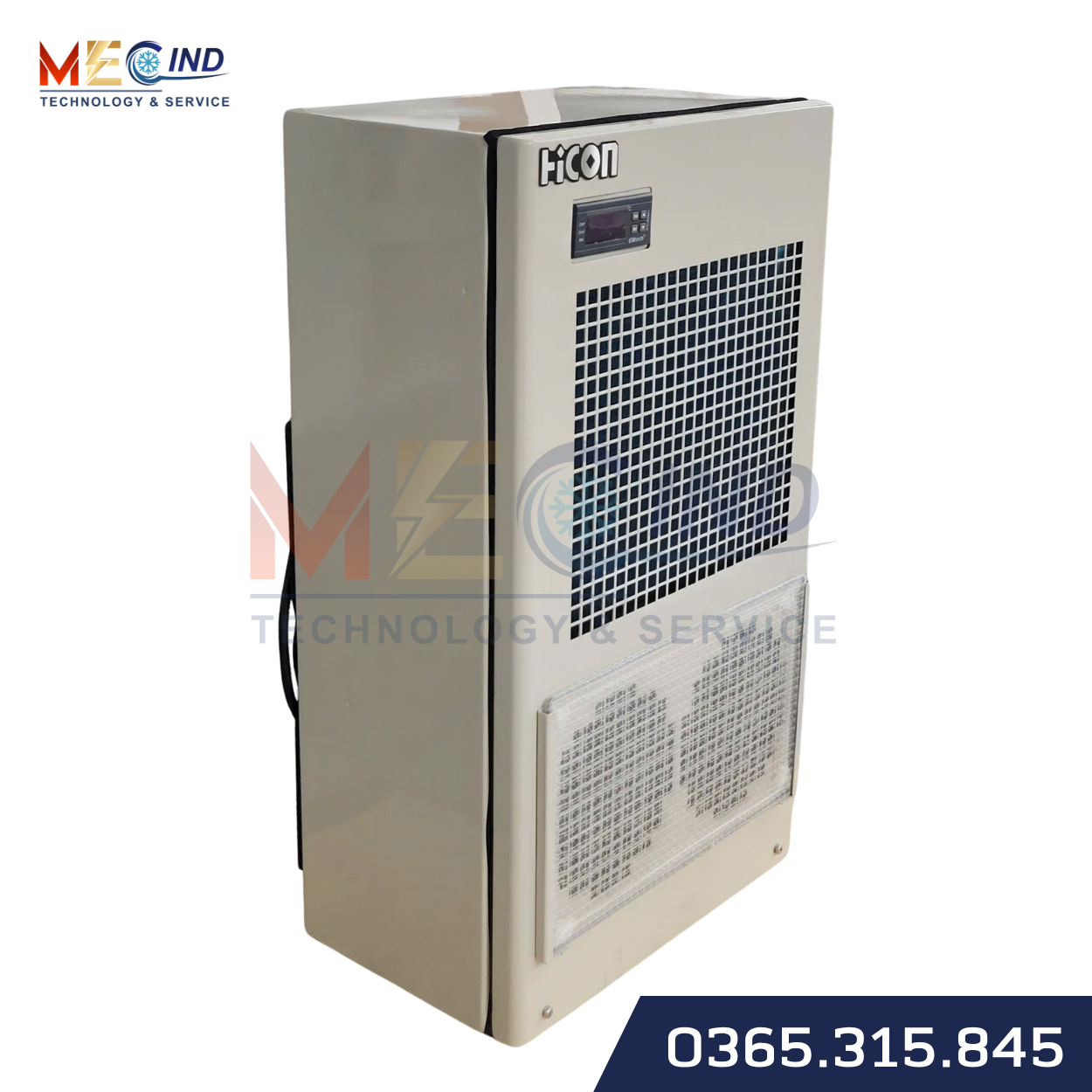

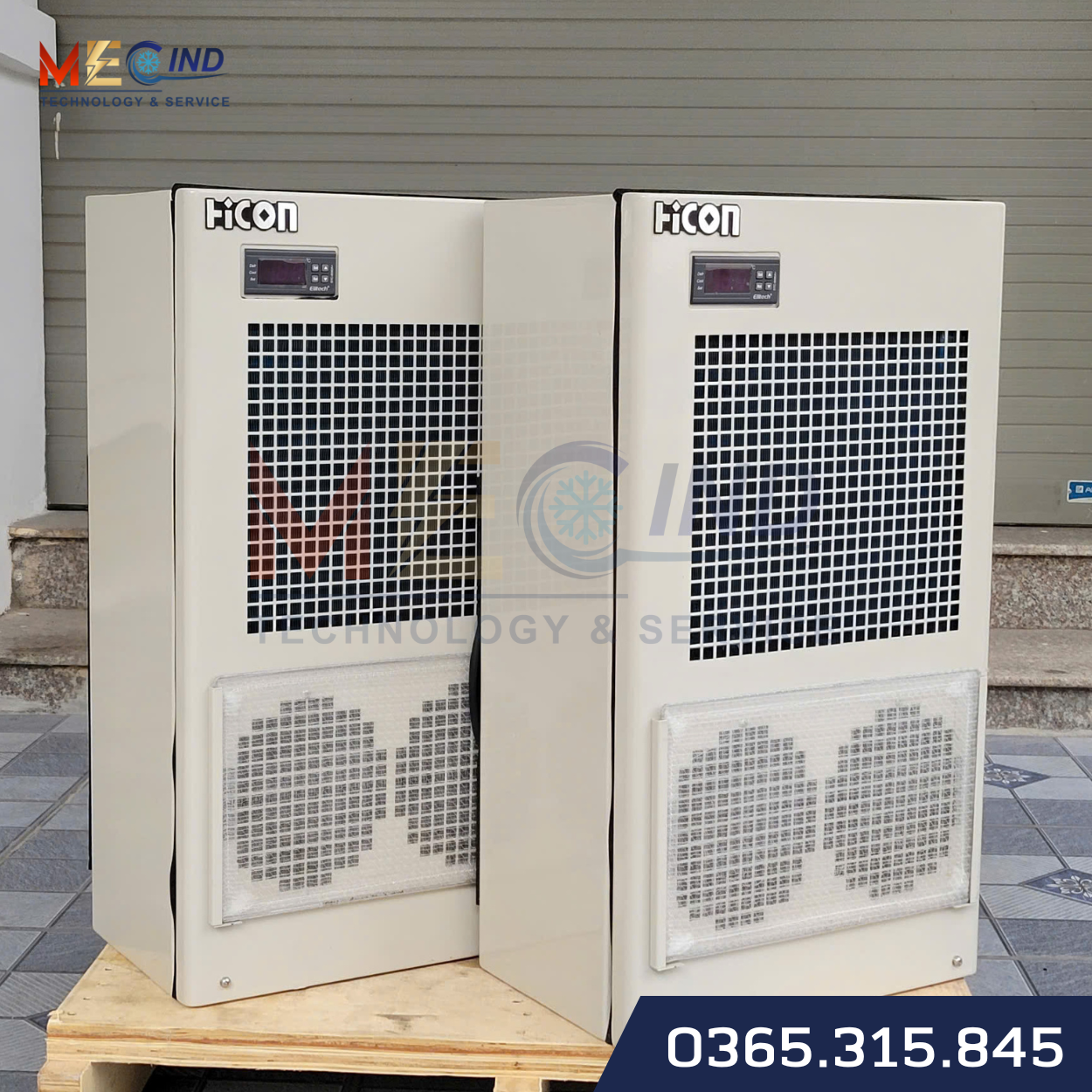

Điều hòa cánh tủ H-600 Ningbo Hicon là thiết bị điều hòa nhiệt độ chuyên dụng, được thiết kế để lắp trực tiếp lên vách tủ điện hoặc vỏ tủ điều khiển. Thiết bị có chức năng hấp thụ nhiệt lượng phát sinh bên trong tủ và thải nhiệt ra môi trường bên ngoài, giúp duy trì nhiệt độ phù hợp cho các linh kiện điện tử và hệ thống tự động hóa.
Với công suất làm mát 600 W, điều hòa cánh tủ H-600 phù hợp để xem xét cho các tủ điều khiển, tủ PLC, tủ biến tần và những hệ thống điện công nghiệp có tải nhiệt tương ứng. Theo thông số sản phẩm hiện có, dải nhiệt độ điều khiển của thiết bị là +29°C đến +34°C.
Khác với quạt thông gió thông thường, điều hòa tủ điện H-600 sử dụng chu trình làm lạnh để kiểm soát nhiệt độ bên trong tủ. Luồng khí bên trong và bên ngoài được tuần hoàn riêng biệt, giúp hạn chế việc bụi bẩn và hơi ẩm từ môi trường xâm nhập qua quá trình trao đổi khí trực tiếp.
Nguyên lý hoạt động của điều hòa cánh tủ H-600

Điều hòa cánh tủ H-600 hoạt động dựa trên chu trình làm lạnh nén hơi, sử dụng môi chất lạnh R134a để hấp thụ nhiệt từ không khí bên trong tủ điện và thải nhiệt ra môi trường bên ngoài.
Quá trình làm mát diễn ra qua các bước chính:
- Nén môi chất lạnh: Máy nén đưa môi chất lạnh vào trạng thái áp suất và nhiệt độ cao trước khi chuyển đến dàn ngưng.
- Thải nhiệt: Tại dàn ngưng, môi chất lạnh giải phóng nhiệt ra môi trường bên ngoài và chuyển dần sang trạng thái lỏng.
- Giảm áp suất: Môi chất lạnh đi qua cơ cấu tiết lưu để giảm áp suất, chuẩn bị cho quá trình hấp thụ nhiệt.
- Hấp thụ nhiệt và tuần hoàn khí mát: Tại dàn bay hơi, môi chất lạnh hấp thụ nhiệt từ không khí bên trong tủ. Quạt tuần hoàn đưa luồng khí đã được làm mát trở lại khoang tủ.
Hệ thống sử dụng hai luồng khí tuần hoàn riêng biệt: một luồng khí bên trong tủ điện và một luồng khí bên ngoài để thải nhiệt. Thiết kế này giúp hạn chế trao đổi trực tiếp không khí giữa khoang chứa linh kiện và môi trường xung quanh.
Nhờ khả năng kiểm soát nhiệt độ, điều hòa cánh tủ H-600 hỗ trợ duy trì điều kiện vận hành phù hợp cho các thiết bị điện tử. Hiệu quả thực tế phụ thuộc vào tải nhiệt của tủ, nhiệt độ môi trường, vị trí lắp đặt và điều kiện vận hành.
Thông số kỹ thuật điều hòa cánh tủ H-600
Bảng đối chiếu theo tài liệu H-600 của HISURP. Điều kiện thử công bố: phía ngưng tụ 35°C nhiệt độ khô; phía bay hơi 35°C nhiệt độ khô, 26°C nhiệt độ ướt. Công suất điện tiêu thụ khác công suất làm lạnh.
Dưới đây là các thông số kỹ thuật của model H-600 theo nội dung sản phẩm hiện có trên MECIND.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Ningbo Hicon |
| Model | H-600 |
| Kiểu lắp đặt | Lắp bên hông tủ điện (Lateral-mount type) |
| Công suất làm mát | 600 W |
| Công suất định mức | 360 W |
| Nguồn điện | 220 V AC, 50 Hz |
| Dòng điện định mức | 1,62 A |
| Môi chất lạnh | R134a |

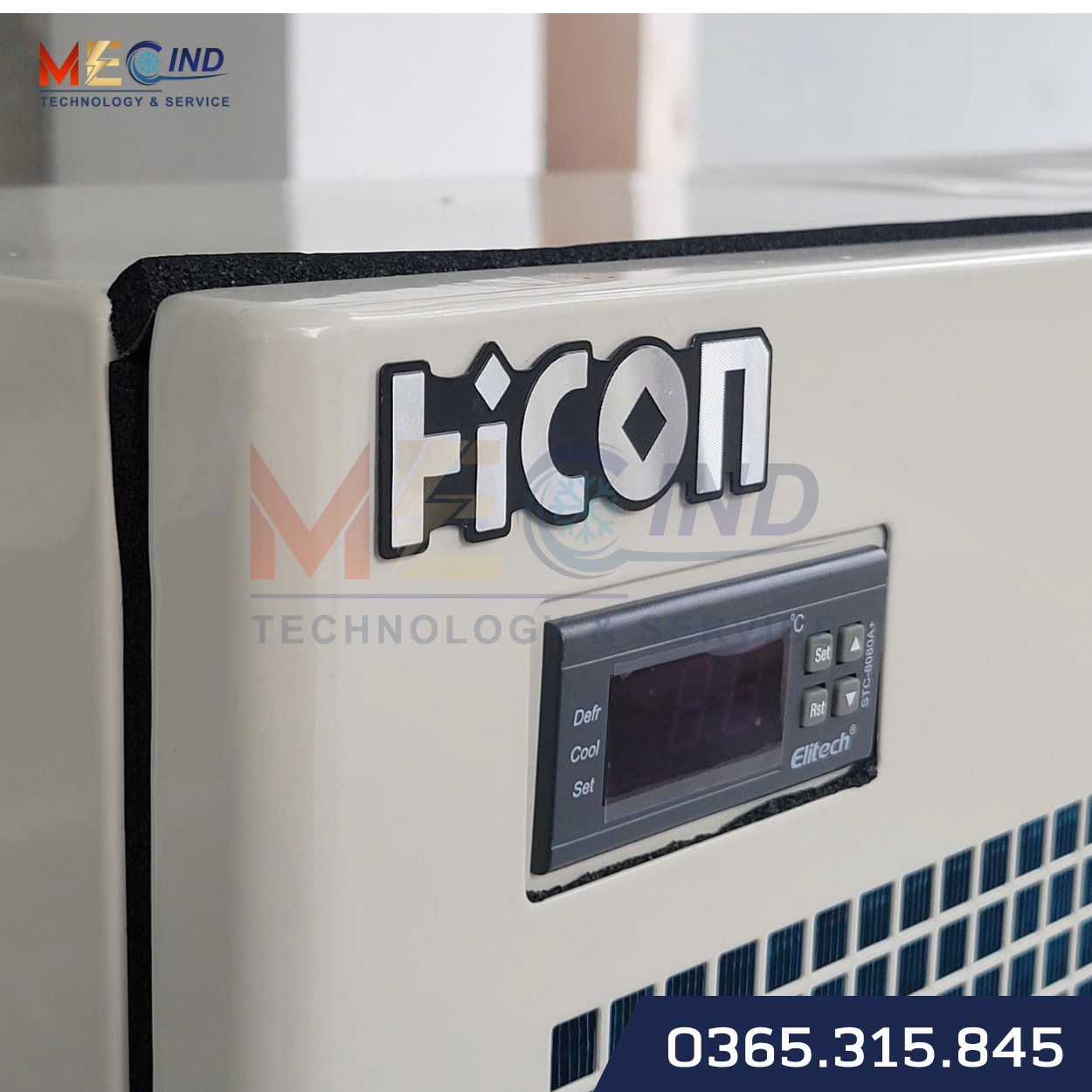

| Dải nhiệt độ điều khiển | +29°C đến +34°C |
| Độ ồn | 65 dB(A) |
| Màu sắc | Màu be, có tùy chọn theo cấu hình |
| Kích thước (R × C × S) | 350 × 630 × 220 mm |
| Khối lượng | 25 kg |
| Nhiệt độ môi trường | 25°C đến 60°C, theo tài liệu hãng |
| Cấp bảo vệ được công bố | IP54 (Inner – phía trong) |
| Dòng điện tối đa / khởi động | 1,95 A / 4,9 A |
| Công suất điện tối đa | 435 W |
Thông số được đối chiếu bảng H-600 của HISURP; điều kiện thử và phạm vi IP được giải thích ở phần hồ sơ lắp đặt bên dưới.
Ứng dụng của điều hòa cánh tủ H-600
Điều hòa cánh tủ H-600 được sử dụng để hỗ trợ kiểm soát nhiệt độ trong các tủ điện và khoang thiết bị điện tử công nghiệp. Những ứng dụng có thể xem xét bao gồm:
- Tủ điều khiển CNC: Hỗ trợ kiểm soát nhiệt lượng phát sinh từ bộ điều khiển, card điện tử và các linh kiện bên trong máy gia công.
- Ngành dệt may: Làm mát tủ điều khiển máy dệt, máy may công nghiệp và thiết bị tự động hóa.
- Ngành chế biến thực phẩm: Kiểm soát nhiệt độ cho các tủ điện tại khu vực sản xuất phù hợp với điều kiện lắp đặt.
- Chế biến gỗ và luyện kim: Hỗ trợ kiểm soát nhiệt trong tủ điện làm việc tại môi trường có bụi hoặc tải nhiệt cao, khi thiết bị đáp ứng điều kiện vận hành.
- Hệ thống tự động hóa: Làm mát tủ PLC, hệ thống servo, bộ chuyển đổi tín hiệu và các thiết bị điều khiển.
- Viễn thông và hạ tầng kỹ thuật: Xem xét sử dụng cho tủ thiết bị, tủ nguồn và các khoang điện tử có tải nhiệt phù hợp.
- Máy nhựa và dây chuyền sản xuất: Hỗ trợ duy trì nhiệt độ bên trong tủ điều khiển của máy móc và thiết bị tự động hóa.
Việc lựa chọn cần dựa trên tải nhiệt thực tế và giới hạn làm việc của thiết bị. Trong môi trường có nhiều bụi, hơi ẩm hoặc nhiệt độ cao, cần đánh giá thêm cấp bảo vệ của tủ điện và điều kiện lắp đặt.
Ưu điểm nổi bật của điều hòa tủ điện H-600

Điều hòa cánh tủ H-600 có thiết kế chuyên dụng cho việc làm mát tủ điện, với những đặc điểm đáng chú ý sau:
Kiểm soát nhiệt độ cho thiết bị điện tử
Với công suất làm mát 600 W, H-600 có thể được xem xét cho các tủ điện có tải nhiệt nằm trong phạm vi đáp ứng của thiết bị. Việc duy trì nhiệt độ phù hợp giúp hạn chế tình trạng quá nhiệt đối với linh kiện điện tử và hệ thống điều khiển.

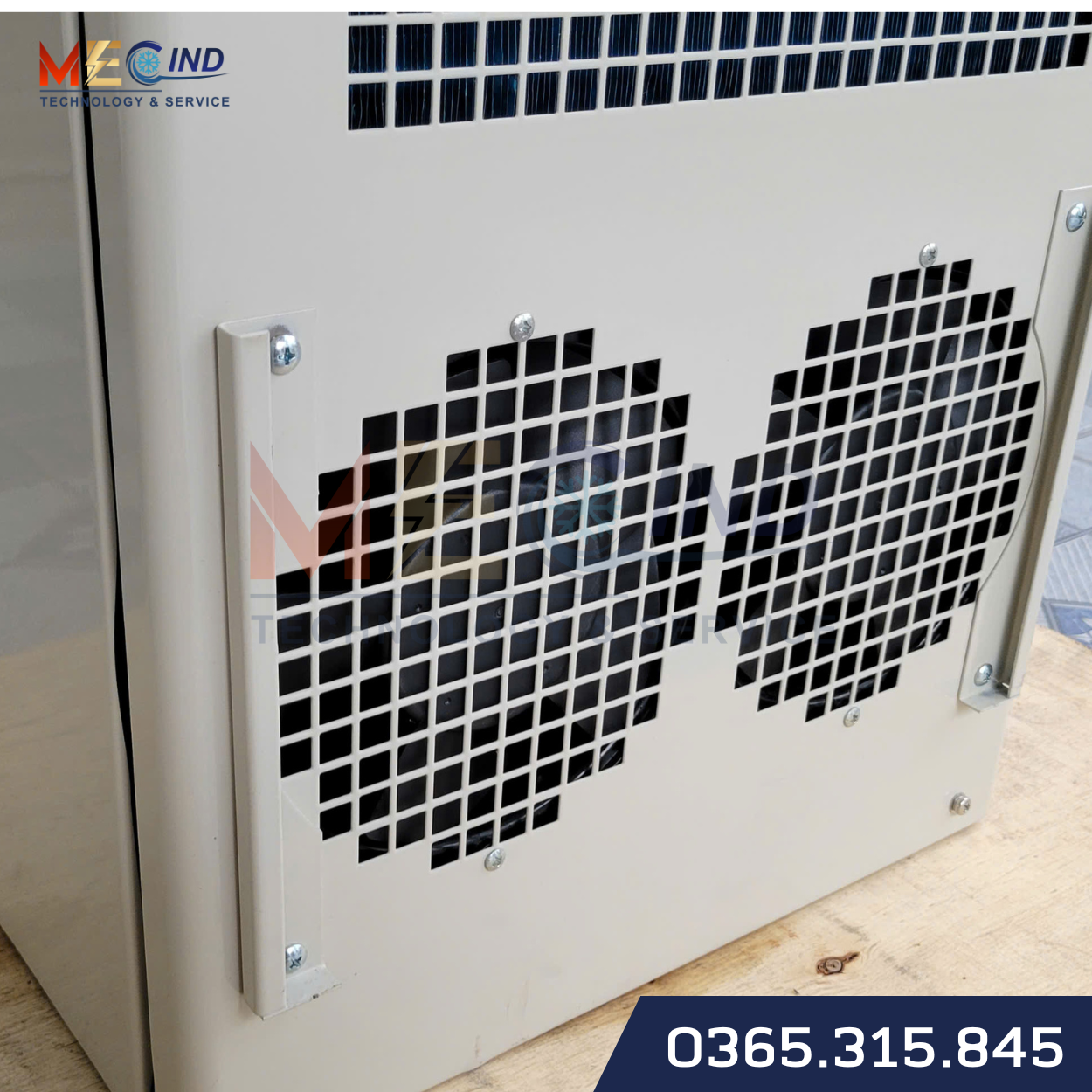

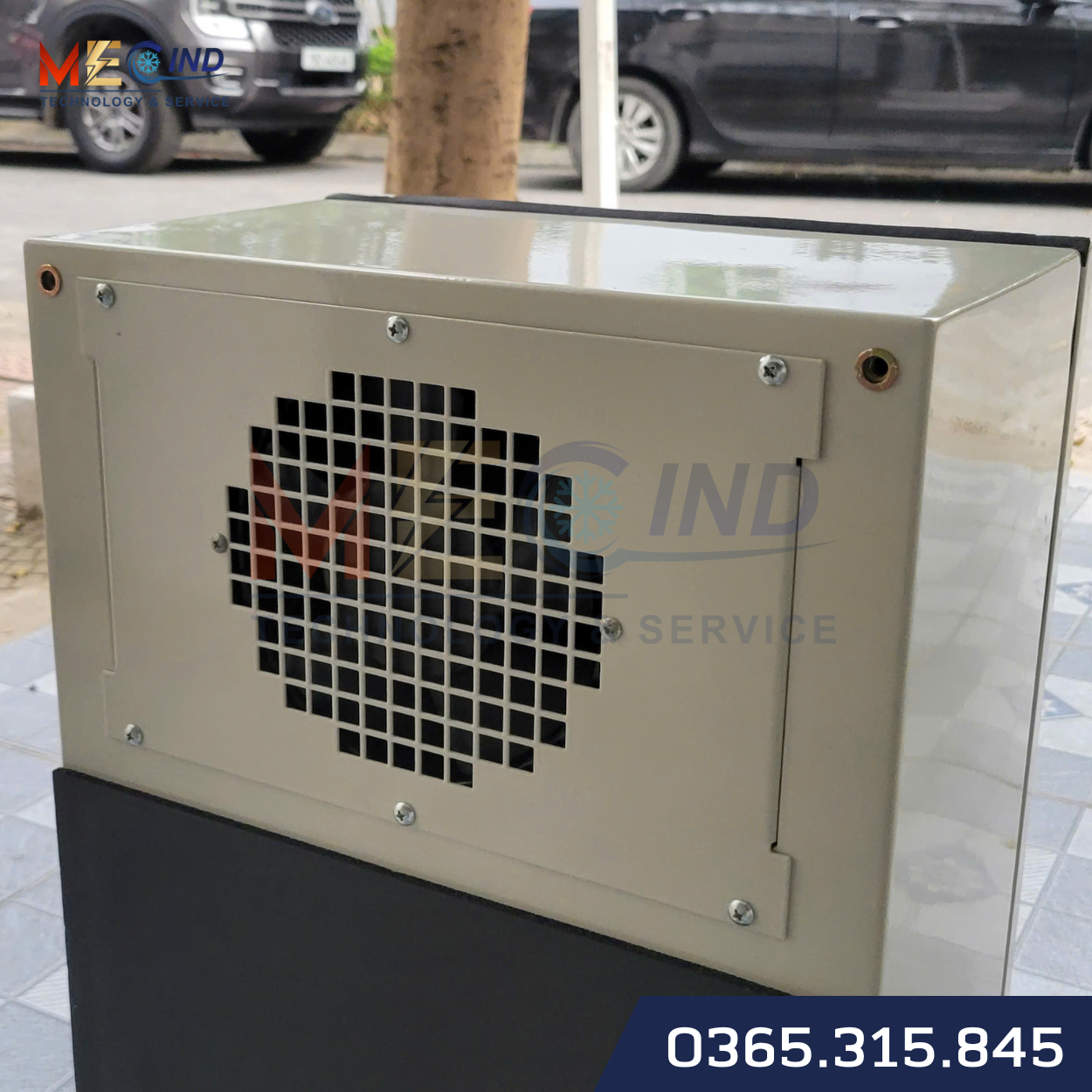

Tuần hoàn khí bên trong tủ
Thiết kế tuần hoàn khí riêng biệt giúp hạn chế việc không khí bên ngoài trao đổi trực tiếp với khoang tủ. Đây là ưu điểm đáng cân nhắc khi tủ điện được đặt trong môi trường nhiều bụi hoặc có yêu cầu hạn chế tạp chất xâm nhập.

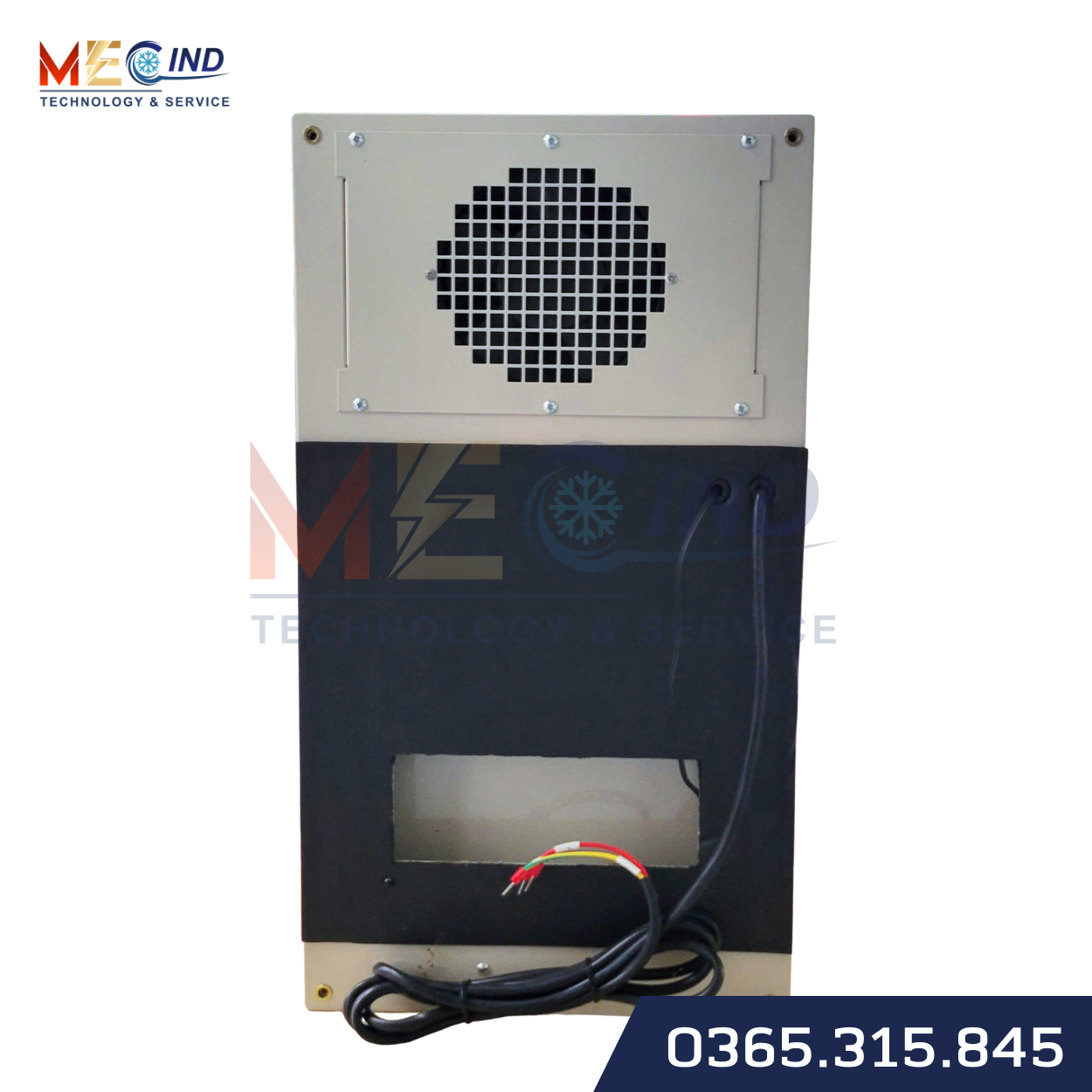

Thiết kế lắp đặt bên hông
Kiểu lắp bên hông cho phép bố trí thiết bị trực tiếp trên vách tủ theo kích thước lắp đặt của nhà sản xuất. Khi triển khai, cần bảo đảm vách tủ đủ khả năng chịu tải và có khoảng trống phù hợp cho việc hút, thải khí cũng như bảo trì.
Hỗ trợ thoát nước ngưng
Thiết bị có đường thoát nước ngưng theo thiết kế nhằm dẫn nước ra ngoài trong quá trình vận hành. Đường thoát cần được bố trí đúng cách để hạn chế tình trạng nước đọng hoặc rò rỉ vào khu vực chứa linh kiện điện.
Thuận tiện cho công tác bảo trì
Việc vệ sinh bề mặt, kiểm tra đường lưu thông khí và làm sạch bộ lọc theo hướng dẫn của nhà sản xuất giúp duy trì hiệu quả làm mát. Các công việc bảo trì cần thực hiện sau khi ngắt nguồn điện và tuân thủ quy trình an toàn.
Lưu ý khi lắp đặt và bảo trì điều hòa cánh tủ H-600
Để điều hòa tủ điện H-600 hoạt động ổn định, người sử dụng cần lưu ý các yêu cầu cơ bản sau:
- Nguồn điện: Kiểm tra nguồn cấp 220 V AC, 50 Hz và bảo đảm dây nối đất được kết nối an toàn theo hướng dẫn kỹ thuật.
- Nhiệt độ môi trường: Đối chiếu nhiệt độ thực tế với giới hạn làm việc của model trước khi lắp đặt.
- Đường lưu thông khí: Không che chắn các cửa hút và thải khí, tránh làm giảm khả năng trao đổi nhiệt.
- An toàn điện: Ngắt nguồn trước khi mở nắp, vệ sinh hoặc kiểm tra thiết bị.
- Vệ sinh định kỳ: Kiểm tra và làm sạch bộ lọc theo mức độ bụi bẩn và hướng dẫn của nhà sản xuất.
- Làm sạch bề mặt: Sử dụng phương pháp vệ sinh phù hợp; không xả nước trực tiếp vào thiết bị khi chưa được nhà sản xuất cho phép.
- Kiểm tra cơ khí: Kiểm tra độ chắc chắn của các điểm bắt giữ và bu lông theo lịch bảo trì.
Khoảng thời gian vệ sinh cần điều chỉnh theo điều kiện làm việc. Trong môi trường nhiều bụi, bộ lọc và đường lưu thông khí có thể cần được kiểm tra thường xuyên hơn.
H-600 có phù hợp tủ của bạn không?
Nếu thay một máy đang sử dụng, gửi yêu cầu đối chiếu H-600 cùng ảnh nhãn máy, kích thước lỗ lắp và nguồn cấp. Nếu chưa chọn được model, xem phương án làm mát tủ điện theo nhu cầu trước khi quyết định.
H-600 là một model cụ thể; cần đối chiếu tải nhiệt với khả năng làm mát tại nhiệt độ vận hành thực tế. Chừa khoảng trống bên hông cho cửa gió và bảo trì, kiểm tra kích thước lỗ cắt, độ kín cửa tủ và đường nước ngưng. Gửi ảnh nhãn máy cũ nếu thay thế để kiểm tra tương thích.
Cấp IP54 phía trong không chứng minh mặt ngoài chịu mọi kiểu phun nước. Với tủ đặt tại vùng vệ sinh hoặc ngoài trời, cần xác nhận cấu hình và phạm vi bảo vệ riêng.
Tham khảo nhóm thiết bị phù hợp
Xem Điều hòa tủ điện để so sánh ứng dụng và các dữ liệu cần chuẩn bị khi lựa chọn, hoặc trở về hướng dẫn lựa chọn điều hòa công nghiệp.
Điều kiện công bố công suất và hồ sơ lắp H-600
Bảng hãng ghi điều kiện thử phía ngưng tụ 35°C bầu khô; phía bay hơi 35°C bầu khô và 26°C bầu ướt. Vì vậy, công suất 600 W cần được hiểu cùng điều kiện thử này, không mặc định máy vẫn cung cấp đủ 600 W tại mọi nhiệt độ môi trường trong dải làm việc.
Khi thay máy cũ, hãy gửi ảnh nhãn máy, kích thước lỗ cắt và khoảng trống bên hông tủ. Kích thước bao ngoài 350 × 630 × 220 mm không thay thế bản vẽ lỗ lắp. Cần yêu cầu bản vẽ gá, vị trí nước ngưng và khoảng hở cửa gió trước khi gia công vách tủ.
Nguồn đối chiếu: bảng H-600 do HISURP công bố. Xem nguồn hãng để tham khảo dòng thiết bị; hồ sơ đặt hàng cần xác nhận đúng model và phiên bản.
